Izdelava navojev na koncih in pokrovih cevi predstavlja kritično fazo v industrijski proizvodnji cevi, ki neposredno vpliva na strukturno celovitost, odpornost proti puščanju in dolgoročno zanesljivost cevnih sistemov v stanovanjskih, komercialnih in industrijskih sektorjih. Tradicionalne metode ročnega narezovanja navojev, čeprav so prilagodljive za maloserijsko delo, pogosto trpijo zaradi nekonsistentne kakovosti navojev, nizke proizvodne zmogljivosti in visoke fizične obremenitve operaterjev, kar ustvarja ozka grla za povečanje proizvodnje in vzdrževanje enotnih standardov kakovosti. Namenska oprema za oblikovanje navojev se je pojavila kot transformativna rešitev za te izzive, ki omogoča natančno, ponovljivo proizvodnjo navojev z znatno zmanjšanim ročnim posredovanjem.Vdevalec za pokrovčkesistemi, zasnovani posebej za obdelavo navojev na pokrovih in koncih cevi, zagotavljajo zmožnost oblikovanja v enem prehodu za notranje in zunanje navoje, odpravljajo neučinkovitost večstopenjskega ročnega narezovanja navojev in podpirajo brezhibno prilagajanje različnim specifikacijam cevi. Ker industrijsko povpraševanje po visokokakovostnih komponentah cevi še naprej narašča, je razumevanje tehničnih principov, zmogljivosti delovanja in praktičnih aplikacij specializirane opreme za obdelavo navojev postalo bistvenega pomena za proizvodne obrate, ki želijo optimizirati svoje proizvodne delovne tokove, izboljšati kakovost izdelkov in se prilagoditi spreminjajočim se zahtevam industrije.
Kazalo
- Osnovna načela oblikovanja pokrova cevi in končnega navoja
- Ključni kazalniki učinkovitosti za profesionalno opremo za obdelavo navojev
- Ročni in avtomatizirani sistemi za obdelavo niti: obsežna primerjava
- Bistvene konstrukcijske lastnosti za zanesljivo dolgoročno obdelavo niti
- Industrijske aplikacije in scenariji uporabe
- Najboljše prakse vzdrževanja in delovanja za podaljšano življenjsko dobo opreme
- Pogosto zastavljena vprašanja
- Strokovna podpora za vaše operacije obdelave niti
Osnovna načela oblikovanja pokrova cevi in končnega navoja
Natančna proizvodnja navojev temelji na nadzorovani plastični deformaciji kovinskih materialov za ustvarjanje enotnih, dimenzijsko natančnih profilov navojev, ki ustrezajo industrijskim standardom glede prileganja, trdnosti in tesnjenja. Za razliko od metod rezanja navojev, ki odstranjujejo material, da se oblikujejo zobje navojev, tehnologija hladnega oblikovanja preoblikuje kovinsko površino z uporabljenim pritiskom, ohranja naravno zrnato strukturo materiala in zagotavlja vrhunsko mehansko trdnost in odpornost proti utrujenosti. Ta metoda oblikovanja je še posebej primerna za cevne komponente, kjer vzdržljivost niti neposredno vpliva na varnost in življenjsko dobo sistema.
Za cevne pokrove in konce cevi predstavlja obdelava navojev edinstvene geometrijske in dimenzijske izzive, ki zahtevajo posebno načrtovanje opreme. Cevni pokrovi običajno zahtevajo notranje navoje, obdelane na natančno globino in koncentričnost, medtem ko lahko konci cevi zahtevajo zunanje ali notranje navoje, odvisno od konfiguracije povezave.Vdevalec za pokrovčkesistemi so zasnovani z namenskimi konfiguracijami orodij in vretena, da se prilagodijo obema vrstama obdelovancev, kar zagotavlja enakomerno porazdelitev pritiska med postopkom oblikovanja, da se prepreči eliptična deformacija, neenakomerna globina navoja ali neporavnane osi navoja.
Zmožnost oblikovanja v enem prehodu sodobne profesionalne opreme predstavlja pomemben napredek v primerjavi s tradicionalno večstopenjsko ročno obdelavo. Pri ročnem narezovanju navojev operaterji običajno opravijo več prehodov s postopno večjimi navoji, da postopoma oblikujejo navoj, kar poveča tveganje kumulativne napake in neusklajenosti orodja z vsakim prehodom. Oblikovanje z enim prehodom zaključi celoten profil navoja v enem samem nadzorovanem gibu, kar zagotavlja dosledno globino navoja, korak in obliko zoba na vsakem obdelovancu. Ta zmožnost ne le skrajša čas obdelave na enoto, ampak tudi odpravi variacije kakovosti, ki običajno izhajajo iz ročnih tehnik z več prehodi.
Mehanika proizvodnje navojev pri hladnem preoblikovanju
Hladno preoblikovanje navojev deluje na principu plastične deformacije, kjer skrbno uporabljene radialne in aksialne sile povzročijo, da kovinski material na površini cevi teče v votline vrteče se rezalne glave in prevzame natančno obliko profila navoja. Postopek poteka pri sobni temperaturi, kar odpravlja spremembe lastnosti materiala in toplotno popačenje, povezano z metodami vročega oblikovanja. Ko se glava matrice vrti in premika vzdolž osi obdelovanca, vsak zob na matrici postopoma izpodriva material, s čimer z neprekinjenim, nadzorovanim pritiskom ustvari celoten profil navoja.
Ena od ključnih prednosti hladnega preoblikovanja je učinek utrjevanja, ki se pojavi na površini navoja. Postopek plastične deformacije stisne strukturo kovinskega zrna na bokih in grebenu navoja, s čimer se poveča trdota površine in odpornost proti obrabi v primerjavi z rezanimi navoji. Zaradi tega so hladno oblikovani navoji še posebej primerni za cevne sisteme, ki se bodo večkrat sestavljali in razstavljali ali ki delujejo pod visokim tlakom ali vibracijami, kjer lahko obraba navojev povzroči puščanje ali odpoved spoja.
Kakovost hladno oblikovanih navojev je močno odvisna od treh ključnih dejavnikov: natančnosti orodja za matrico, togosti strukture stroja in natančnosti podajalnega mehanizma. Zobje matrice morajo biti strojno obdelani do mikronskih toleranc z gladkimi površinskimi zaključki, da se zagotovi čist pretok materiala in prepreči trganje ali trganje površine, zlasti pri delu z mehkejšimi kovinami, kot sta baker ali aluminij. Struktura stroja mora absorbirati reaktivne sile, ki nastanejo med postopkom oblikovanja, brez upogibanja, saj lahko celo manjši upogib povzroči stožčaste navoje ali neusklajen korak. Končno se mora podajalni mehanizem popolnoma sinhronizirati z vrtenjem vretena, da se zagotovi dosledno vzdrževanje pravilnega koraka navoja vzdolž celotne dolžine navoja.
Združljivost materialov in skladnost s standardi navojev
Industrijski cevni sistemi uporabljajo široko paleto kovinskih materialov, od katerih ima vsak različne mehanske lastnosti, ki vplivajo na obnašanje pri oblikovanju niti. Profesionalna oprema za obdelavo navojev je zasnovana tako, da ustreza najpogostejšim materialom cevi, z nastavljivimi parametri hitrosti in sile za optimizacijo rezultatov oblikovanja za vsako vrsto materiala.
- Cevi iz ogljikovega jekla: Najpogosteje uporabljen material v industrijskih in stanovanjskih cevovodih, ogljikovo jeklo ima odlično sposobnost oblikovanja in je zelo primerno za hladno oblikovanje navojev. Standardne konfiguracije opreme zagotavljajo optimalne rezultate za cevi iz ogljikovega jekla Schedule 40 in Schedule 80 v običajnih obsegih velikosti.
- Cevi iz nerjavečega jekla: nerjaveče jeklo, ki se v veliki meri uporablja v hrani in pijači, farmacevtskih izdelkih in v korozivnem okolju, zahteva počasnejše preoblikovalne hitrosti in večje preoblikovalne sile zaradi svoje višje trdote in stopnje utrjevanja. Za zmanjšanje trenja in preprečevanje draženja se pogosto priporočajo posebni premazi za matrice.
- Pocinkane jeklene cevi: pocinkano jeklo, ki se običajno uporablja za vodovod in zunanjo infrastrukturo, zahteva skrbno nastavitev parametrov, da se prepreči luščenje ali poškodba cinkove prevleke med oblikovanjem navojev. Pravilna geometrija matrice in optimizirane hitrosti podajanja pomagajo ohranjati celovitost prevleke, medtem ko proizvajajo čiste in natančne navoje.
- Cevi iz legiranega jekla: legirana jekla z večjo trdnostjo, ki se uporabljajo pri visokotlačnih in visokotemperaturnih industrijskih aplikacijah, zahtevajo posebno orodje in nadzorovane parametre oblikovanja za doseganje natančnih profilov navojev brez razpok materiala ali pretirane obrabe orodja.
- Medeninaste in bakrene cevi: Ti mehkejši materiali, ki se pogosto uporabljajo v vodovodnih sistemih in sistemih HVAC, se zlahka oblikujejo, vendar zahtevajo ostre, gladke površine matrice, da preprečijo trganje površine in zagotovijo gladko končno obdelavo navojev, primerno za neprepustne povezave.
Poleg združljivosti materialov je skladnost z globalnimi standardi za navoje kritična zahteva za obrate za izdelavo cevi, ki služijo domačim in mednarodnim trgom. Različne regije in industrije uporabljajo različne standarde navojev s posebnimi profili, dimenzijami naklona in specifikacijami tolerance. Profesionalna oprema za obdelavo navojev podpira te standarde prek zamenljivih rezilnih glav, obdelanih tako, da ustrezajo natančnim zahtevam vsakega standarda.
Med najpogostejšimi standardi so nacionalni standard za stožčaste cevi (NPT), ki se pogosto uporablja v Severni Ameriki za splošne in tlačne aplikacije v cevovodih, britanski standard za stožčaste cevi (BSPT) in britanski standard za vzporedne cevi (BSPP), ki se uporabljata po vsej Evropi in na številnih azijskih trgih, ter nacionalni mehanski standard za ravne cevi (NPSM), ki se uporablja za mehanske povezave. Vsak standard zahteva specifično geometrijo matric, zmožnost hitre menjave med kompleti matric pa omogoča, da se proizvodne zmogljivosti prilagodijo različnim zahtevam strank brez vlaganja v več namenskih strojev.
Ključni kazalniki učinkovitosti za profesionalno opremo za obdelavo navojev
Ocenjevanje opreme za obdelavo navojev zahteva preučitev več osnovnih meril delovanja, ki neposredno vplivajo na proizvodnjo, kakovost izdelka in dolgoročno zanesljivost delovanja. Razumevanje teh meritev omogoča proizvodnim ekipam, da primerjajo različne možnosti opreme in izberejo rešitve, ki so v skladu z njihovim specifičnim obsegom proizvodnje, zahtevami glede natančnosti in značilnostmi obdelovanca.
Čas cikla obdelave in doslednost proizvodnje
Čas cikla obdelave, opredeljen kot skupni čas, potreben za dokončanje celotnega navoja na posameznem obdelovancu, je primarna metrika za ocenjevanje pretoka proizvodnje. Čas cikla ne vključuje le aktivnega časa oblikovanja, ampak tudi čas nalaganja, pozicioniranja in razkladanja obdelovanca. Ročne metode obdelave imajo zelo spremenljive čase ciklov, ki so odvisni od spretnosti operaterja in stopenj utrujenosti, pri čemer izkušeni operaterji običajno dokončajo en navoj vsakih nekaj minut za manjše velikosti in daljše čase za večje premere ali zahtevne materiale.
Namenska mehanizirana oprema bistveno skrajša čase ciklov z avtomatiziranimi podajalnimi mehanizmi in optimiziranimi hitrostmi vretena. Za običajne velikosti cevi lahko profesionalni stroji dokončajo celoten navoj v desetih sekundah, kar predstavlja nekajkratno povečanje pretoka v primerjavi z ročnimi metodami. Še pomembneje pa je, da mehanizirana oprema zagotavlja zelo dosledne čase ciklov med neprekinjenimi proizvodnimi poteki, kar odpravlja padce produktivnosti, do katerih pride zaradi utrujenosti ročnih operaterjev med izmeno.
Doslednost proizvodnje presega čas cikla in vključuje doslednost dimenzij obdelovancev. Pri ročnem delovanju se lahko globina navoja, začetni položaj in pravokotnost opazno razlikujejo od enega kosa do drugega, tudi pri istem operaterju. Ta spremenljivost vodi do višjih stopenj zavrnitve, podaljšanega časa predelave in morebitnih težav pri sestavljanju na koncu. Mehanizirana oprema s fiksnimi pozicionirnimi zaustavitvami in nadzorovanim pomičnim pomikom proizvaja navoje s skoraj enakimi dimenzijami na stotine ali tisoče kosov, s čimer se zmanjša delež odpadkov in poenostavijo postopki sestavljanja za končne uporabnike.
Dimenzijska toleranca in kakovost niti
Natančnost navoja se meri glede na več dimenzijskih parametrov, od katerih vsak prispeva k pravilnemu prileganju, učinkovitosti tesnjenja in trdnosti spoja. Ti parametri vključujejo večji premer, manjši premer, premer koraka, korak navoja, koncentričnost in dolžino navoja. Profesionalna oprema je zasnovana tako, da vzdržuje ozke tolerance pri vseh teh parametrih, kar zagotavlja skladnost z industrijskimi standardi in zanesljivo delovanje pri uporabi.
Toleranca premera koraka je še posebej kritična za navojne cevne povezave, saj neposredno določa prileganje med parnimi deli in celovitost tesnila. Za stožčaste cevne navoje, ki se zanašajo na interferenco med prilegajočimi se navoji, da ustvarijo tesnilo, ki ne pušča, sta bistvenega pomena natančen premer koraka in kot stožca. Oprema z nezadostno strukturno togostjo ali nenatančnimi podajalnimi mehanizmi lahko proizvaja navoje s zoženimi premeri naklona ali nedosledno zožitvijo, kar vodi do puščanja ali nepravilnega zagozdenja spojev med montažo.
Kakovost površinske obdelave je še en pomemben vidik učinkovitosti niti. Gladki, enakomerni robovi navojev zmanjšajo trenje med montažo, zmanjšajo obrabo med ponavljajočimi se povezavami in podpirajo učinkovito tesnjenje s spojinami za tesnjenje navojev. Postopki hladnega oblikovanja naravno proizvedejo bolj gladke površine navojev kot metode rezanja, vendar kakovost površine matrice in natančnost preoblikovalnega gibanja neposredno vplivata na končno obdelavo. Visokokakovostna oprema z natančno brušenimi matricami in stabilnim gibanjem vretena proizvaja navoje s konsistentno površinsko obdelavo brez trganja, tresljajev ali kopičenja materiala.
| Metoda obdelave | Razpon velikosti cevi | Podpora za notranjo nit | Podpora za zunanjo nit | Oblikovanje z enim prehodom | Stopnja tolerance | Primeren obseg proizvodnje |
|---|---|---|---|---|---|---|
| Ročno tapkanje | 1/2" – 2" | ja | Omejeno | št | IT12 – IT14 | Majhna serija / popravilo na terenu |
| Ročni stroj za vrezovanje navojev | 1/2" – 4" | ja | ja | ja | IT10 – IT12 | Srednja serija / prodajalna |
| Avtomatski stroj za vrezovanje niti | 1/2" – 6" | ja | ja | ja | IT8 – IT10 | Velika serija / kontinuirana proizvodnja |
Zgornja tabela povzema primerjalno zmogljivost treh običajnih pristopov obdelave niti. Z večanjem zahtevnosti opreme se povečuje tudi dosegljiva stopnja tolerance, prilagodljivost obsega velikosti in proizvodna zmogljivost. Objekti morajo te dejavnike učinkovitosti uravnotežiti s svojimi operativnimi potrebami, da izberejo najprimernejšo rešitev za svojo posebno uporabo.
Ročni in avtomatizirani sistemi za obdelavo niti: obsežna primerjava
Oprema za obdelavo niti je na splošno razvrščena v tipe ročnih in avtomatiziranih sistemov, od katerih ima vsak svoje značilnosti delovanja, prednosti in idealne primere uporabe. Izbira med tema kategorijama je odvisna od dejavnikov, vključno z obsegom proizvodnje, raznolikostjo obdelovancev, razpoložljivim znanjem operaterja in prostorskimi omejitvami objekta. Razumevanje relativnih prednosti vsake vrste sistema pomaga odločevalcem sprejemati ozaveščene odločitve, ki so v skladu z njihovo operativno realnostjo.
Oprema za ročno obdelavo navojev: značilnosti in primerni scenariji
Ročni stroji za vrezovanje navojev so opremljeni z ročno upravljanim podajalnim mehanizmom, kjer upravljavec krmili premikanje in umik rezalne glave z ročnim kolesom ali vzvodom. Stroj zagotavlja električno vrtenje vretena, vendar upravljavec ohranja neposreden nadzor nad hitrostjo pomika, tlakom oblikovanja in globino navoja. Ta delno mehanizirani pristop ponuja srednjo pot med popolnoma ročnim narezovanjem in popolnoma avtomatiziranimi sistemi.
Glavne prednosti ročnih strojev so nižji začetni stroški opreme, kompakten odtis in visoka operativna prilagodljivost. Operaterji lahko sproti prilagajajo parametre oblikovanja za različne materiale ali posebne zahteve obdelovanca, zaradi česar so ti stroji zelo primerni za delavnice in proizvodne obrate, ki obravnavajo pogoste spremembe velikosti cevi, materiala in standarda navoja. Enostavnejša mehanska zasnova pomeni tudi lažje vzdrževanje in manj kompleksnih komponent, ki bi lahko zahtevale specializiran servis.
Ročni stroji imajo prirojene omejitve. Proizvodni pretok je še vedno odvisen od spretnosti operaterja in fizične vzdržljivosti, saj mora operater uporabljati dosledno silo in ohranjati enakomerno hitrost podajanja skozi celoten proces oblikovanja. Doslednost kakovosti se lahko razlikuje tudi med operaterji ali tekom dolge izmene, saj utrujenost povzroči razlike v hitrosti podajanja ali poravnavi. Zaradi teh razlogov so ročni stroji najučinkovitejši za majhne do srednje količine proizvodnje, kjer ima fleksibilnost prednost pred največjim pretokom.
Avtomatizirani sistemi za obdelavo niti: zmogljivosti in operativne prednosti
Avtomatski stroji za vrezovanje navojev vključujejo pogonske podajalne mehanizme s prednastavljenimi omejitvami hoda in nastavljivimi kontrolami hitrosti, kar zmanjšuje raven ročnega vnosa, potrebnega za vsak proizvodni cikel. Ko operater naloži obdelovanec in nastavi ustrezne parametre, stroj samodejno zaključi celoten cikel oblikovanja navojev in umakne rezilno glavo, ko je dosežena prednastavljena globina navoja. Avtomatizirani sistemi višje ravni lahko vključujejo tudi samodejno vpenjanje obdelovancev, integrirane hladilne sisteme in programabilne parametre cikla za različne vrste obdelovancev.
Najpomembnejša prednost avtomatiziranih sistemov je dosledna zmogljivost velike količine proizvodnje. Z avtomatskim krmiljenjem podajanja ostanejo časi ciklov enotni za vse obdelovance ne glede na utrujenost operaterja ali stopnjo usposobljenosti. En operater lahko skrbi za več strojev hkrati, naklada in razklada obdelovance, medtem ko stroji izvajajo svoje cikle, kar močno poveča splošno delovno produktivnost. Nadzorovano podajalno gibanje zagotavlja tudi doslednejšo kakovost niti z strožjimi tolerancami dimenzij in nižjimi stopnjami zavrnitve v primerjavi z ročnim upravljanjem.
Avtomatizirani sistemi nudijo tudi izboljšano ponovljivost procesa za velike proizvodne serije. Ko so določeni optimalni parametri za določeno velikost cevi, material in standard navoja, je mogoče te nastavitve shraniti in ponoviti za prihodnje proizvodne serije, kar zagotavlja dosledno kakovost v različnih izmenah in proizvodnih serijah. Ta ponovljivost je še posebej dragocena za obrate, ki izdelujejo standardizirane cevne komponente za dolgoročne dobavne pogodbe, kjer je dosledna kakovost izdelka temeljna zahteva.

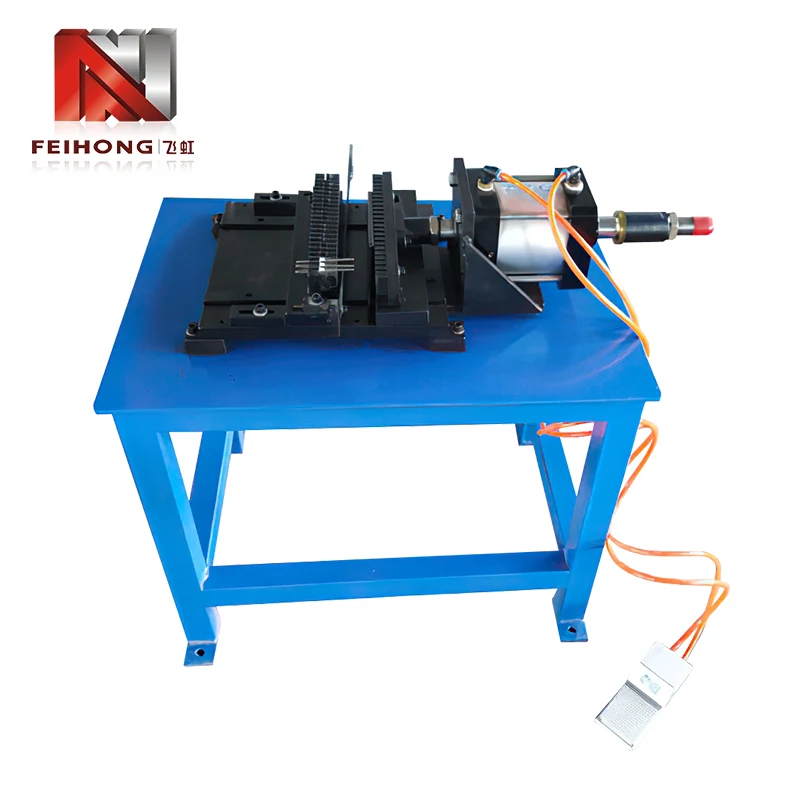

Kot eden izmed specializiranih proizvajalcev na tem področju,Zhaoqing Feihong Machinery & Electrical Co., Ltd.ponuja tako ročne kot avtomatske konfiguracije opreme, kar omogoča objektom, da izberejo rešitve, ki ustrezajo njihovemu specifičnemu obsegu proizvodnje in operativnim zahtevam. Vsaka konfiguracija je zasnovana za zagotavljanje zanesljivega delovanja, natančnega oblikovanja navojev in dolge življenjske dobe, z optimizacijo zasnove, prilagojeno edinstvenim zahtevam obdelave pokrova cevi in končnega navoja cevi.
Bistvene konstrukcijske lastnosti za zanesljivo dolgoročno obdelavo niti
Učinkovitost in vzdržljivost opreme za obdelavo navojev neposredno določajo ključne konstrukcijske odločitve, ki obravnavajo mehanske obremenitve pri postopkih hladnega oblikovanja. Visokokakovostni stroji vključujejo posebne inženirske funkcije, ki povečujejo natančnost, podaljšujejo življenjsko dobo, izboljšujejo varnost operaterja in zmanjšujejo zahteve po vzdrževanju. Razumevanje teh konstrukcijskih značilnosti pomaga kupcem opreme oceniti kakovost izdelave in prepoznati stroje, ki lahko zagotavljajo dosledno delovanje v neprekinjenih proizvodnih pogojih.
Strukturna togost in zasnova za dušenje vibracij
Postopek oblikovanja navojev ustvarja znatne radialne in aksialne sile, ki lahko povzročijo upogibanje stroja, če struktura nima zadostne togosti. Celo mikroskopska deformacija vretena ali okvirja stroja med delovanjem lahko povzroči stožčaste navoje, napake naklona ali slabo površino. Iz tega razloga stroji profesionalnega razreda uporabljajo težke gradbene materiale, ki dušijo tresljaje, in robustne konstrukcije okvirjev, da ohranijo dimenzijsko stabilnost pod obremenitvijo.
Visokokakovostni stroji so običajno opremljeni s strojnimi ohišji in osnovnimi strukturami iz litega železa. Lito železo ima odlične lastnosti dušenja tresljajev, saj absorbira visokofrekvenčne tresljaje, ki nastanejo med procesom oblikovanja, preden lahko vplivajo na poravnavo orodja ali natančnost obdelovanca. Gosta, homogena struktura litega železa zagotavlja tudi izjemno dolgoročno dimenzijsko stabilnost, ki se upira zvijanju ali premikanju v letih uporabe, kar bi lahko poslabšalo natančnost obdelave.
Dodatne lastnosti togosti vključujejo ojačana ohišja vretena, natančno brušene vodilne tirnice in nosilne sklope za težke obremenitve. Sklop vretena, ki drži in vrti rezilno glavo, mora delovati z minimalno radialno in aksialno zračnostjo, da se zagotovi koncentrična tvorba navoja. Visoko natančni stožčasti valjčni ležaji ali kotni ležaji zagotavljajo potrebno nosilnost in natančnost vrtenja, medtem ko so pravilno dimenzionirane gredi vretena odporne na upogibanje pod obremenitvami oblikovanja.
Prilagodljivost sistema orodij in mehanizem hitre menjave
Sposobnost hitrega prilagajanja različnim velikostim cevi in standardom navojev je kritična zmogljivost za večino proizvodnih obratov. Sodobni stroji za obdelavo navojev uporabljajo modularne sisteme rezilnih glav, ki omogočajo hitro menjavo orodij, s čimer se zmanjšajo izpadi med proizvodnjo. Zasnova rezalne glave in vpenjalnega mehanizma neposredno vpliva na hitrost preklopa, natančnost poravnave in splošno fleksibilnost delovanja.
Sistemi rezilnih glav za hitro sprostitev uporabljajo natančno strojno obdelane lokacijske površine in varne vpenjalne mehanizme, ki zagotavljajo, da se vsak komplet rezil vsakič namesti v popolnoma enak položaj. To odpravlja potrebo po zamudnih prilagoditvah poravnave po vsaki menjavi orodja, kar omogoča operaterjem, da preklapljajo med velikostmi cevi ali standardi navojev v minutah in ne urah. Lokacijske površine so utrjene in brušene, da ohranijo natančnost v tisočih ciklih menjave orodja.
Samo orodje za izrezovanje predstavlja kritično komponento potrošnega materiala, ki neposredno vpliva na kakovost niti in proizvodne stroške. Matrice profesionalnega razreda so izdelane iz visoko legiranega orodnega jekla in so podvržene natančni obdelavi in toplotni obdelavi, da se doseže potrebna trdota, žilavost in odpornost proti obrabi. Premium matrice imajo lahko tudi posebne površinske premaze, kot je titanov nitrid (TiN) ali diamantu podoben ogljik (DLC), za zmanjšanje trenja, izboljšanje pretoka materiala in podaljšanje življenjske dobe, zlasti pri obdelavi zahtevnih materialov, kot je nerjavno jeklo.
Varnost operaterja in ergonomska oblika
Industrijska proizvodna oprema mora dati prednost varnosti operaterja in ergonomiji, da se zmanjšajo poškodbe na delovnem mestu in podpira trajnostno dolgoročno delovanje. Stroji za obdelavo navojev vključujejo vrteče se komponente in znatne sile preoblikovanja, zaradi česar so ustrezne varnostne funkcije bistvena zasnova in ne izbirni dodatek.
- Upravljalni elementi za zaustavitev v sili: Strateško nameščeni gumbi za zaustavitev v sili, ki so zlahka dosegljivi operaterju, omogočajo takojšnjo zaustavitev vseh funkcij stroja v primeru nevarnosti. Visoko vidni gumbi v obliki gobe so standardni del profesionalne opreme z redundantnimi varnostnimi vezji za zagotavljanje zanesljivega delovanja.
- Premični varnostni ščitniki: Prozorni varnostni ščitniki ščitijo vrtečo se rezilno glavo in območje obdelovanca, medtem ko operaterjem omogočajo jasen pregled nad procesom oblikovanja. Ta varovala so običajno zaklenjena, kar pomeni, da stroj ne more delovati, ko je varovalo odprto, kar preprečuje nenamerni stik z gibljivimi komponentami.
- Zaščita pred preobremenitvijo: Mehanski ali električni sistemi za zaščito pred preobremenitvijo izklopijo pogon ali ustavijo pomik, če oblikovalne sile presežejo varne meje, s čimer preprečijo poškodbe stroja, orodja in obdelovanca v primeru neusklajenosti ali prevelikega materiala.
- Ergonomska delovna višina: delovne površine stroja in krmilni elementi so nameščeni na višinah, optimiziranih za stoječe ali sedeče delovanje, kar zmanjšuje utrujenost operaterja med dolgimi proizvodnimi izmenami. Kontrole so logično razporejene na dosegu roke, z jasno označenimi funkcijami za zmanjšanje napak operaterja.
- Zadrževanje odrezkov in hladilne tekočine: Integrirani pladnji za odrezke in sistemi za zbiranje hladilne tekočine vsebujejo kovinske ostružke in rezalno tekočino, kar ohranja čisto delovno območje in zmanjšuje nevarnost zdrsa. To tudi poenostavlja rutinske postopke čiščenja in vzdrževanja.
Te oblikovne značilnosti skupaj prispevajo k varnejšemu in učinkovitejšemu delovnemu okolju, zmanjšujejo tveganje za poškodbe pri delu in podpirajo dosledno delovanje operaterja med proizvodnimi izmenami. Objekti, ki dajejo prednost opremi z močno ergonomsko in varnostno zasnovo, imajo običajno manjšo stopnjo odsotnosti z dela, manj incidentov na delovnem mestu in višjo splošno operativno učinkovitost.
Industrijske aplikacije in scenariji uporabe
Specializirana oprema za obdelavo navojev služi različnim panogam, kjer imajo navojne cevne povezave ključno vlogo pri delovanju in varnosti sistema. Vsaka industrija ima edinstvene zahteve glede zmogljivosti, regulativne standarde in zahteve glede obsega proizvodnje, ki vplivajo na izbiro rešitev za obdelavo niti. Razumevanje teh aplikacijskih scenarijev pomaga uporabnikom opreme uskladiti zmogljivosti stroja s specifičnimi industrijskimi potrebami.
Proizvodnja vodovodnih in klimatskih naprav
Vodovodni in HVAC sektor predstavlja enega največjih trgov za komponente cevi z navojem, z milijoni koncev in pokrovov cevi z navojem, ki se letno uporabijo pri gradnji stanovanjskih in poslovnih zgradb. Sistemi za oskrbo s pitno vodo, drenažni sistemi, cevi za ogrevanje in cevi za hladilno sredstvo klimatskih naprav so vsi odvisni od navojnih povezav za hitro, zanesljivo namestitev in dolgoročno delovanje brez puščanja.
Za proizvajalce vodovodnih komponent sta proizvodna učinkovitost in dosledna kakovost navojev glavni prioriteti. Velikoserijska proizvodnja standardnih velikosti cevi zahteva opremo, ki lahko neprekinjeno deluje z minimalnimi izpadi zaradi menjave orodij ali vzdrževanja. Kakovost navojev mora izpolnjevati zahteve vodovodnega kodeksa za nazivni tlak in odpornost na puščanje, saj lahko okvarjeni navoji povzročijo drago škodo zaradi vode in garancijske zahtevke po namestitvi.
Aplikacije HVAC dodajajo dodatne vidike, vključno z združljivostjo s hladilnimi plini in zahtevami za materiale, odporne proti koroziji, kot sta baker in pocinkano jeklo. Oprema za oblikovanje navojev, ki se uporablja v proizvodnji HVAC, mora zagotavljati čiste navoje brez robov, ki podpirajo pravilno zatesnitev in tesnjenje priključkov, kar preprečuje puščanje hladilnega sredstva, ki lahko zmanjša učinkovitost sistema in zahteva drage servisne klice.
Za proizvodne obrate, osredotočene na proizvodnjo cevnih pokrovčkov za vodovodne in HVAC dobavne verige,Vdevalec za pokrovčkeoprema zagotavlja namensko zmožnost oblikovanja notranjih navojev, optimizirano za velikoserijsko proizvodnjo pokrovčkov. Proces oblikovanja z enim prehodom zagotavlja enakomerno globino navoja in zožitev na tisoče kapicah, kar podpira dosledno delovanje sestavljanja in zmanjšuje zahteve glede kontrole kakovosti.
Cevovodi za petrokemične in industrijske procese
Petrokemične rafinerije, obrati za kemično predelavo in obrati za proizvodnjo električne energije uporabljajo obsežna cevna omrežja, ki prenašajo tekočine in pline pod visokim pritiskom in pogosto ekstremnimi temperaturnimi pogoji. Navojne povezave v teh okoljih morajo vzdržati ne le mehanske obremenitve in pritisk, ampak tudi izpostavljenost korozivnim kemikalijam, zaradi česar sta kakovost navoja in celovitost materiala kritična varnostna dejavnika.
Industrijski procesni cevovodi običajno uporabljajo cevi z debelejšimi stenami in zlitine z večjo trdnostjo v primerjavi s standardnimi vodovodnimi napeljavami. Oprema za obdelavo navojev za ta sektor mora imeti zadostno moč in strukturno togost za oblikovanje navojev v debelostenskih ceveh iz legiranega jekla ob ohranjanju strogih toleranc, potrebnih za celovitost visokotlačnega spoja. Oprema mora prav tako podpirati vrsto specializiranih standardov navojev, določenih za uporabo v industrijskih cevovodih.
Hladno oblikovani navoji so še posebej ugodni za uporabo v industrijskih cevovodih zaradi njihove povečane mehanske trdnosti. Obdelovalno utrjena površina navoja in neprekinjena zrnata struktura zagotavljata boljšo odpornost na poškodbe zaradi utrujenosti pod cikličnim tlakom in vibracijami, ki so običajni v industrijskih procesnih sistemih. Ta izboljšana vzdržljivost pomeni daljšo življenjsko dobo za navojne povezave in zmanjšano tveganje katastrofalne okvare v kritičnih procesnih cevovodih.
Komunalna infrastruktura in sistemi požarne zaščite
Komunalna vodovodna omrežja, sistemi za čiščenje odpadne vode in protipožarni brizgalni sistemi predstavljajo drugo pomembno področje uporabe komponent navojnih cevi. Ti sistemi javne infrastrukture zahtevajo desetletja zanesljivih storitev z minimalnim vzdrževanjem, zaradi česar je celovitost povezave dolgoročna prednostna naloga.
Protipožarni sistemi imajo še posebej stroge zahteve, saj lahko okvara navojnega spoja povzroči nedelovanje brizgalnih sistemov med požarom. Standardi za protipožarne cevi določajo natančne dimenzije navojev in zahteve glede namestitve, da se zagotovi dosledno delovanje vseh komponent sistema. Oprema za obdelavo navojev, ki se uporablja za proizvodnjo protipožarnih cevi, mora proizvajati navoje, ki dosledno izpolnjujejo te stroge standarde, kar podpira zanesljivo delovanje sistema za aplikacije, ki varujejo življenje.
Komunalni vodovodni sistemi in sistemi za odpadno vodo pogosto uporabljajo cevi večjega premera v primerjavi s stanovanjskimi vodovodnimi napeljavami, kar zahteva opremo, ki je sposobna ravnati s cevmi velikosti do 6 palcev ali več. Te aplikacije pogosto uporabljajo tudi pocinkane ali prevlečene cevi za odpornost proti koroziji, kar zahteva postopke oblikovanja navojev, ki ohranjajo zaščitno prevleko, hkrati pa proizvajajo natančne, čiste navoje. Pravilno oblikovani navoji zmanjšajo poškodbe premaza na priključni točki, ohranjajo odpornost proti koroziji in podaljšujejo življenjsko dobo nameščenega cevnega omrežja.
Najboljše prakse vzdrževanja in delovanja za podaljšano življenjsko dobo opreme
Celo najkakovostnejša oprema za obdelavo navojev zahteva pravilno vzdrževanje in pravilno delovanje, da zagotovi dosledno delovanje v predvideni življenjski dobi. Upoštevanje uveljavljenih najboljših praks za rutinsko oskrbo, upravljanje orodij in usposabljanje operaterjev zmanjša nenačrtovane izpade, ohranja natančnost navojev in podaljša življenjsko dobo tako stroja kot njegovih komponent orodja.Vdevalec za pokrovčkeoprema, če je vzdrževana v skladu s smernicami proizvajalca, lahko zagotavlja zanesljivo storitev več let tudi v pogojih neprekinjene proizvodnje.
Protokoli rutinskih pregledov in mazanja
Redni pregledi in ustrezno mazanje predstavljajo temelj učinkovitega vzdrževanja opreme. Ti preventivni ukrepi prepoznajo morebitne težave, preden povzročijo okvaro opreme ali poslabšanje kakovosti, ter zmanjšajo trenje in obrabo kritičnih gibljivih komponent.
Dnevni pregledi pred obratovanjem morajo vključevati preglede vseh varnostnih naprav, preverjanje gladkosti vretena in podajalnega mehanizma, pregled orodij za matrice glede obrabe ali poškodb in potrditev ustreznih ravni maziva. Upravljavci morajo preveriti tudi mehanizme za vpenjanje obdelovancev, da zagotovijo varno držanje obdelovancev brez zdrsa med postopkom oblikovanja. Vse nenavadne zvoke, tresljaje ali nepravilnosti pri gibanju, opažene med delovanjem, je treba nemudoma raziskati, da se ugotovi glavni vzrok, preden se nadaljuje nadaljnja proizvodnja.
Zahteve glede mazanja se razlikujejo glede na komponento stroja. Ležaji vreten, vodila, podajalni vijaki in sklopi zobnikov zahtevajo posebne vrste maziv in intervale mazanja, kot jih določi proizvajalec opreme. Uporaba pravilnega razreda maziva in njegova uporaba v priporočenih intervalih preprečuje prezgodnjo obrabo in ohranja natančno poravnavo kritičnih komponent. Prekomernemu mazanju se je treba izogibati, saj lahko presežek maziva pritegne kovinski prah in ostružke, ki delujejo kot abrazivni delci in pospešujejo obrabo, namesto da bi jo preprečili.
Pravilno mazanje se razširi tudi na sam proces oblikovanja navojev. Maziva za oblikovanje ali rezalne tekočine imajo več namenov: zmanjšajo trenje med matrico in obdelovancem, odvajajo toploto, ki nastane med oblikovanjem, izboljšajo kakovost končne obdelave površine in odplaknejo drobne kovinske delce. Izbira ustreznega oblikovalnega maziva za material obdelovanca in njegova uporaba s pravilno hitrostjo izboljša kakovost navojev in znatno podaljša življenjsko dobo matrice. Za optimalne rezultate je treba vrsto maziva in način uporabe ujemati z materialom, ki se obdeluje, in obsegom proizvodnje.
Dobro vzdrževan nadevalec navojev za pokrove lahko ohrani svoje prvotne tovarniške tolerance več let, medtem ko se lahko zapostavljena oprema pospešeno obrabi in zmanjša kakovost navoja že v delčku predvidene življenjske dobe. Vzpostavitev formalnega urnika preventivnega vzdrževanja z dokumentiranimi točkami pregledov, postopki mazanja in servisnimi intervali je najučinkovitejši način za zaščito naložb v opremo in zagotavljanje dolgoročne zanesljivosti proizvodnje.
Smernice za vzdrževanje in kalibracijo orodja
Orodja za matrice predstavljajo kritično proizvodno komponento, ki neposredno vpliva na kakovost navojev in obratovalne stroške. Ustrezna nega in vzdrževanje orodja podaljšata življenjsko dobo matrice, ohranita dosledno kakovost navoja in zmanjšata skupne stroške orodja. Učinkovito upravljanje orodij vključuje pravilno rokovanje, rutinske preglede, načrtovano zamenjavo in natančno kalibracijo.
Po vsaki proizvodni seriji je treba matrice temeljito očistiti, da odstranite kovinske ostružke, ostanke maziva in nakopičene smeti. Mehka krtača in ustrezno čistilno topilo odstranita kontaminante, ne da bi pri tem poškodovali površine natančne matrice. Očiščene matrice je treba rahlo premazati z oljem za zaščito pred rjo in shraniti na suhem, zaščitenem mestu, da preprečite korozijo in poškodbe površine. Matrice morajo biti vedno shranjene v njihovih ujemajočih setih, da preprečite mešanje komponent iz različnih setov, kar bi lahko povzročilo nepravilne profile navojev.
Redno preverjanje zob matrice glede obrabe, odkruškov ali površinskih poškodb omogoča pravočasno zamenjavo, preden poslabšano orodje povzroči slabo kakovost navojev ali povečano stopnjo odpadkov. Znaki obrabe matrice vključujejo zmanjšano kakovost končne obdelave navojne površine, povečane zahteve za oblikovalno silo in dimenzijsko odstopanje od specifikacije. Operaterji in vzdrževalno osebje bi se morali naučiti prepoznati te zgodnje opozorilne znake in načrtovati zamenjavo matrice med načrtovanimi izpadi, namesto da čakajo na katastrofalno okvaro orodja.
Periodična kalibracija stroja zagotavlja, da oprema še naprej proizvaja navoje v skladu s specifikacijo, saj se komponente sčasoma obrabijo. Postopki umerjanja vključujejo preverjanje odmika vretena, preverjanje točnosti podajalnega koraka in potrditev položaja omejitve globine navoja. Kalibracijo mora izvesti usposobljeno osebje z ustreznimi natančnimi merilnimi instrumenti, vse prilagoditve pa morajo slediti specifikacijam proizvajalca. Redna kalibracija ujame postopen zamik v zmogljivosti stroja, preden to vpliva na kakovost izdelka, in ohranja dosledno proizvodnjo skozi celotno življenjsko dobo stroja.
Usposabljanje operaterjev in standardizirani operativni postopki
Celo najbolje vzdrževana oprema bo slabo delovala, če jo boste uporabljali nepravilno. Obsežno usposabljanje operaterjev in standardizirani delovni postopki zagotavljajo, da se oprema uporablja v okviru njenih konstrukcijskih parametrov, kar zmanjšuje nepotrebno obrabo, minimizira varnostna tveganja in ohranja dosledno kakovost proizvodnje. Dobro usposobljeni operaterji bodo tudi bolj verjetno prepoznali zgodnje znake težav z opremo, kar omogoča pravočasno vzdrževanje, preden se težave stopnjujejo.
Učinkovito usposabljanje operaterjev zajema več področij znanja in spretnosti. Operaterji morajo razumeti osnovna načela delovanja opreme, vključno s funkcijo vsakega krmilnika in razmerjem med nastavljivimi parametri in kakovostjo niti. Naučiti se morajo pravilnega nalaganja obdelovanca in tehnik vpenjanja, da zagotovijo pravilno poravnavo in preprečijo zdrs obdelovanca med oblikovanjem. Usposabljanje mora vključevati tudi navodila o postopkih menjave matrice, opravilih rednega vzdrževanja, varnostnih protokolih in osnovnem odpravljanju pogostih težav.
Standardizirani operativni postopki (SOP) dokumentirajo pravilen postopek po korakih za vsako funkcijo stroja, vključno z nastavitvijo za različne velikosti cevi, prilagoditvami parametrov za različne materiale, postopki menjave matrice in dnevnimi vzdrževalnimi opravili. Pisni SOP zagotavljajo dosledno delovanje v različnih izmenah in različnih operaterjih, zmanjšujejo variabilnost v kakovosti izdelkov in minimizirajo tveganje napak operaterja. SOP je treba redno pregledovati in posodabljati, da bi vključili najboljše prakse, obravnavali nove konfiguracije opreme in odražali spremembe proizvodnih zahtev.
Stalno usposabljanje in razvoj veščin dodatno izboljšujeta operativno učinkovitost. Redno osvežitveno usposabljanje krepi ustrezne tehnike in obvešča operaterje o novih postopkih ali spremembah opreme. Navzkrižno usposabljanje omogoča več članom ekipe, da upravljajo opremo, kar zagotavlja prilagodljivost proizvodnje in zmanjšuje odvisnost od enega samega usposobljenega operaterja. Objekti, ki vlagajo v obsežno usposabljanje operaterjev, običajno doživljajo manj časa izpadov opreme, višjo kakovost izdelkov in izboljšano varnost na delovnem mestu.
Pogosto zastavljena vprašanja
Katere vrste materialov za cevi so združljive s standardno opremo za obdelavo navojev?
Standardna profesionalna oprema za obdelavo navojev je združljiva z večino običajnih materialov cevi, ki se uporabljajo v industrijskih in komercialnih aplikacijah, vključno z ogljikovim jeklom, pocinkanim jeklom, nerjavnim jeklom, medenino, bakrom in nekaterimi legiranimi jekli. Vsak material ima različne značilnosti oblikovanja, zato je treba ustrezno prilagoditi optimalne parametre obdelave, kot so hitrost vretena, hitrost podajanja in mazivo za oblikovanje. Trši materiali, kot so legirana jekla z visoko trdnostjo, lahko zahtevajo posebne prevleke za matrice ali spremenjene pristope obdelave za doseganje kakovostnih rezultatov in razumne življenjske dobe orodja. Za posebna priporočila glede materialov in nastavitve parametrov si vedno oglejte smernice za opremo.
Ali lahko en stroj obdeluje notranje in zunanje niti?
Da, večina strojev za obdelavo navojev profesionalnega razreda podpira proizvodnjo notranjih in zunanjih navojev z uporabo zamenljivih rezilnih glav in kompletov orodij. Notranji navoji se uporabljajo za obdelavo pokrovov cevi in notranjih navojev na koncih cevi, medtem ko se matrice za zunanje navoje uporabljajo za narezovanje zunanjih koncev cevi. Hitro zamenljivi sistemi rezilnih glav operaterjem omogočajo razmeroma hitro preklapljanje med notranjo in zunanjo konfiguracijo, kar zagotavlja prilagodljivost proizvodnje za obrate, ki proizvajajo mešanico cevnih komponent. Zasnova vretena stroja in nazivna moč določata največjo zmogljivost velikosti za vsako vrsto navoja.
Kakšne standarde navojev je mogoče doseči s sodobno opremo za oblikovanje navojev?
Sodobna oprema za oblikovanje navojev se lahko prilagodi vsem glavnim svetovnim standardom za cevne navoje z uporabo standardno specifičnih kompletov rezil. Najpogosteje podprti standardi vključujejo NPT (National Pipe Tapered), ki se pogosto uporablja v Severni Ameriki, BSPT (British Standard Pipe Tapered) in BSPP (British Standard Pipe Parallel), ki sta pogosta na evropskih in azijskih trgih, ter NPSM (National Pipe Straight Mechanical), ki se uporablja za mehanske povezave. Dodatni posebni standardi se pogosto lahko prilagodijo po meri izdelanim kompletom rezil. Pri izbiri opreme preverite, ali proizvajalec ponuja komplete matric za posebne standarde, zahtevane za vaš trg in aplikacije.
Kako pogosto je treba med redno proizvodnjo zamenjati matrice za orodje?
Življenjska doba matrice se močno razlikuje glede na material, ki se obdeluje, obseg proizvodnje, prakse mazanja in kakovost vzdrževanja. V tipičnih pogojih obdelave standardne cevi iz ogljikovega jekla z ustreznim mazanjem in vzdrževanjem lahko niz visokokakovostnih matric proizvede na tisoče do deset tisoče navojev, preden jih je treba zamenjati. Obdelava trših materialov, kot je nerjavno jeklo ali legirano jeklo, bo ustrezno skrajšala življenjsko dobo matrice. Namesto da bi se zanašali na določen urnik zamenjave, je najboljša praksa redno pregledovanje stanja matrice in spremljanje kakovosti navoja, zamenjava matric, ko se končna obdelava navoja poslabša, odstopa toleranca dimenzij ali se na zobeh matrice pojavi vidna obraba.
Ali je za upravljanje industrijske opreme za obdelavo niti potrebno posebno usposabljanje?
Medtem ko je osnovno delovanje sodobne opreme za obdelavo navojev razmeroma intuitivno, je formalno usposabljanje močno priporočljivo za zagotovitev varnega delovanja, dosledne kakovosti in ustrezne nege opreme. Usposabljanje zajema pravilne postopke nalaganja in vpenjanja, prilagajanje parametrov za različne materiale in velikosti, protokole za menjavo matrice, korake rutinskega vzdrževanja, varnostne postopke in osnovno odpravljanje težav. Operaterji brez ustreznega usposabljanja bodo bolj verjetno proizvedli podstandardne niti, pospešili obrabo opreme in ustvarili nevarnosti za varnost. Večina uglednih ponudnikov opreme ponuja usposabljanje operaterjev kot del svojih storitev podpore strankam, mnogi pa nudijo tudi podrobne priročnike za uporabo za stalno uporabo.
Strokovna podpora za vaše operacije obdelave niti
Izbira prave rešitve za obdelavo navojev za vaš obrat zahteva skrbno upoštevanje obsega vaše proizvodnje, specifikacij obdelovanca, zahtev glede kakovosti in dolgoročnih operativnih ciljev. S širokim naborom konfiguracij opreme, orodij in stopenj zmogljivosti, ki so na voljo, vam dostop do strokovnih tehničnih navodil pomaga zagotoviti, da izberete rešitev, ki je usklajena z vašimi posebnimi potrebami in zagotavlja zanesljivo dolgoročno delovanje.
Tehnične ekipe z globokim strokovnim znanjem in izkušnjami na področju obdelave cevnih navojev lahko nudijo dragoceno podporo na vseh stopnjah, od začetne izbire opreme in načrtovanja proizvodnega procesa do namestitve, usposabljanja operaterjev in tekočega vzdrževanja. Sodelovanje z izkušenimi ponudniki pomaga pri izogibanju običajnim pastem pri izbiri opreme in zagotavlja, da so vaši postopki obdelave niti že od prvega dne optimizirani za učinkovitost, kakovost in zanesljivost.
Če želite razpravljati o svojih specifičnih zahtevah glede obdelave cevnih navojev, raziskati prilagojene konfiguracije opreme in prejeti strokovno tehnično vodenje, prilagojeno vašim operativnim potrebam, se povežite z našo ekipo strokovnjakov prekkontaktirajte nasdanes. Naši tehnični strokovnjaki so pripravljeni zagotoviti podrobne informacije o izdelku, odgovoriti na vaša vprašanja o uporabi in vam pomagati prepoznati optimalno rešitev za obdelavo navojev za vaše postopke izdelave cevi.
