Pnevmatska vpenjalna avtomatska varilna oprema

Feihong ponuja pnevmatsko vpenjalno avtomatsko varilno opremo, specializiran sistem za uporovno varjenje, zasnovan za varjenje spodnjega dela toplotnih cevi z enim dlakom. Kot zaupanja vredenKitajski dobaviteljz več kot 30-letnimi izkušnjami v proizvodnji Feihong združuje pnevmatske vpenjalne mehanizme s tehnologijo točkovnega varjenja s praznjenjem kondenzatorja, da zagotovi natančen pritisk elektrode in dosledno kakovost zvara. Stroj deluje pri moči 5KVA, napetosti 380V in viru zraka 0,6Mpa, z ročnim nalaganjem in razkladanjem. Pnevmatski vpenjalni sistem zagotavlja stabilno, ponovljivo uporabo sile, zmanjšuje utrujenost operaterja in izboljšuje enakomernost zvara med proizvodnimi serijami.

Pnevmatski vpenjalni sistem

Ključna značilnost te opreme je njen pnevmatski vpenjalni mehanizem, ki nadomešča ročno vpenjanje z avtomatiziranim, s silo nadzorovanim vklopom elektrod. Ta sistem zagotavlja, da vsak varilni cikel uporablja dosleden pritisk na obdelovanec, kar je ključni dejavnik za doseganje enotnih točkovnih zvarov na dnu toplotnih cevi. Pnevmatske cilindre poganja 0,6Mpa dovod zraka v trgovini, kar zagotavlja hiter odziv in nastavljivo silo vpenjanja.

Ključne prednosti pnevmatskega vpenjalnega sistema vključujejo:

1. Konsistentna sila elektrode– Pnevmatski tlak vzdržuje enakomerno vpenjalno silo v vseh ciklih, kar odpravlja spremenljivost, ki jo povzroča tehnika operaterja.

2. Hitrejši časi ciklov– Avtomatizirano vpenjanje skrajša čas med nalaganjem obdelovanca in varjenjem, kar poveča skupno pretočnost.

3. Zmanjšana utrujenost operaterja– Ročno vpenjanje je odpravljeno, kar operaterjem omogoča, da se osredotočijo na nakladanje in pregled kakovosti in ne na fizični napor.

4. Nastavljive nastavitve tlaka– Regulator zraka omogoča natančno nastavitev vpenjalne sile, da se prilagodi različnim materialom toplotnih cevi in ​​debelinam sten.

Zaradi tega pristopa pnevmatskega vpenjanja je avtomatska varilna oprema s pnevmatskim vpenjanjem še posebej primerna za proizvodna okolja, kjer sta doslednost in hitrost najpomembnejši, kar zagotavlja ponovljivo kakovost zvara, menjavo za izmeno.

Integrirano vibracijsko hranjenje

Oprema vključuje napravo z elektromagnetnim vibrirajočim diskom, ki samodejno dovaja in usmerja komponente v varilno postajo. Ta vibracijski podajalnik, ki deluje skupaj s pnevmatskim manipulatorjem, poenostavi postopek ravnanja z materialom in zmanjša ročno posredovanje. Vakuumski sistem pritrditve zagotavlja, da je vsak varilni kos varno nameščen v pozicionirnem utoru, preden se začne zaporedje vpenjanja in varjenja.

Zmogljivosti napajalnega sistema vključujejo:

● Elektromagnetne vibracije za dosledno orientacijo in pretok delov.

● Nastavljiva hitrost podajanja, ki ustreza zahtevam glede hitrosti proizvodne linije.

● Vakuumski zbiralnik, ki trdno drži komponento med prenosom do varilne postaje.

● Pozicijski utori, ki so zamenljivi za različne premere toplotnih cevi.

Ta integrirana rešitev podajanja in vpenjanja zmanjšuje napake pri rokovanju in omogoča polavtomatsko delovanje, zaradi česar je postopek varjenja učinkovitejši za montažne linije toplotnih cevi.

Tehnične specifikacije

Oprema je zgrajena z robustnimi električnimi in pnevmatskimi sistemi za izpolnjevanje zahtevnih urnikov industrijske proizvodnje. Vsi parametri so potrjeni s tovarniškim testiranjem, da se zagotovi zanesljivo delovanje.

● Zmogljivost stroja: 5KVA

● Delovna napetost: 380 V (trifazni)

● Tlak vira zraka: 0,6Mpa

● Metoda varjenja: točkovno varjenje s shranjevanjem energije kondenzatorja

● Vrsta vpenjanja: pnevmatski cilinder z nastavljivim tlakom

● Mehanizem podajanja: Elektromagnetni vibrirajoči disk

● Nalaganje obdelovanca: Ročno delovanje

● Krmilni sistem: pnevmatski cilindri z vrtljivo in vpenjalno funkcijo

Te specifikacije zagotavljajo stabilno delovanje v različnih pogojih delavnice z nizkimi zahtevami po vzdrževanju, kar zagotavlja dosledno delovanje opreme za avtomatsko varjenje s pnevmatskim vpenjanjem v podaljšanih proizvodnih ciklih.

Primerjava zmogljivosti

Da bi vam pomagali oceniti opremo glede na alternativne rešitve za varjenje, naslednja primerjava poudarja ključne razlike.

Kot kaže primerjava, oprema ponuja optimalno ravnovesje med avtomatizacijo, ceno in preprostostjo delovanja. Zagotavlja doslednost avtomatiziranega vpenjanja brez visokih kapitalskih naložb in zapletenega vzdrževanja, povezanega s popolnoma servo-električnimi sistemi, zaradi česar je praktična izbira za proizvajalce, ki nadgrajujejo ročno varjenje.

Obseg uporabe

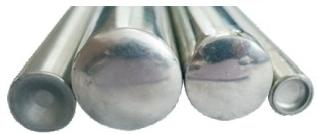

Ta varilna oprema je v prvi vrsti zasnovana za proizvodnjo toplotnih cevi, posebej za tesnjenje spodnjega konca toplotnih cevi z enim dlakom, ki se uporabljajo v električnih grelnih elementih. Stroji Feihong služijo tako industrijskim kot civilnim sektorjem, z aplikacijami, ki zajemajo več industrij.

Primarne aplikacije vključujejo:

1. Zapiranje konca toplotne cevi– Tesnjenje dna toplotnih cevi z enim dlakom za gospodinjske in industrijske grelne elemente.

2. Proizvodnja električnih grelnih cevi– Spodnje varjenje pri izdelavi cevnih grelnih elementov.

3. Sklopi kablov in žičnih snopov– Uporovno varjenje koncev cevi pri izdelavi kablov.

4. Vsakodnevni električni aparati– Varjenje sestavnih delov za potrošniške ogrevalne izdelke.

5. Aerospace in vojaške aplikacije– Specializirana oprema za električne grelne cevi za zahtevna okolja.

Vsestranskost stroja omogoča tudi prilagoditev za druga opravila uporovnega varjenja majhnih delov z ustreznimi spremembami vpenjala, ta oprema pa ponuja prilagodljive rešitve za proizvajalce v več sektorjih.

Proizvodne zmogljivosti

Feihong kot vodilni kitajski proizvajalec upravlja šest namenskih delavnic, ki podpirajo celoten proizvodni cikel opreme. Sem spadajo delavnica za polnjenje prahu, delavnica za krčenje cevi, obdelovalni center, delavnica za proizvodnjo kalupov, delavnica za razrez surovin in delavnica za sestavljanje strojev. Ta vertikalna integracija zagotavlja popoln nadzor kakovosti od pregleda surovin do končne montaže.

Feihongova proizvodna infrastruktura vključuje:

1. Polnjenje s prahom in krčenje cevi– Natančna priprava komponent grelnih cevi.

2. Obdelovalni center in proizvodnja kalupov– Orodja po meri in natančna obdelava kritičnih komponent.

3. Razrez surovin in strojna montaža– Poenostavljen proizvodni tok z namenskimi montažnimi linijami.

V tovarni podjetja je osem kompletov napredne opreme za strojno proizvodnjo, ki omogoča učinkovito proizvodnjo in hiter preobrat. Feihongova inženirska ekipa nenehno izpopolnjuje zasnove opreme na podlagi povratnih informacij strank, s čimer zagotavlja, da avtomatska varilna oprema s pnevmatskim vpenjanjem izpolnjuje razvijajoče se industrijske standarde. Od svoje ustanovitve leta 1992 je podjetje uspešno razvilo različne električne grelne cevne opreme s posebnimi strukturami v skladu z zahtevami kupcev.

Zagotavljanje kakovosti

Feihong vzdržuje stroge standarde kakovosti v vseh proizvodnih procesih. Vsaka enota te varilne opreme je podvržena sistematičnemu testiranju, da se preveri natančnost varjenja, električna zmogljivost, funkcionalnost pnevmatskega sistema in doslednost vpenjalne sile.

Postopki preverjanja kakovosti vključujejo:

1. Preizkušanje natančnosti varjenja– Uporaba standardiziranih vzorcev toplotnih cevi za preverjanje penetracije zvara in konsistence.

2. Validacija električnega sistema– Testiranje polne obremenitve pri delovnih pogojih 380 V.

3. Testiranje pnevmatskega sistema– Kalibracija vpenjalne sile in ciklično testiranje pri zračnem tlaku 0,6Mpa.

4. Kalibracija vibracijskega podajalnika– Preverjanje točnosti podajanja in orientacije.

5. Testiranje vzdržljivosti– Testiranje v razširjenem ciklu za potrditev dolgoročne zanesljivosti.

Vsak stroj spremlja podrobno poročilo o pregledu, ki strankam zagotavlja dokumentirane dokaze o preverjanju učinkovitosti.

Poprodajna podpora

Feihong zagotavlja celovito poprodajno podporo za vso svojo varilno opremo, vključno z opremo, ki zagotavlja nemoteno integracijo v vašo proizvodno linijo in minimalne izpade.

Podporne storitve vključujejo:

● Navodila za namestitev– Pomoč na kraju samem ali na daljavo za nastavitev in zagon stroja.

● Usposabljanje operaterja– Celovito usposabljanje o upravljanju stroja, prilagajanju pnevmatskega sistema in osnovnem vzdrževanju.

● Podpora za oddaljeno diagnostiko– Telefonska in video podpora za hitro odpravljanje težav.

Z več kot tremi desetletji izkušenj Feihong zagotavlja, da je vsak kos opreme za avtomatsko varjenje s pnevmatskim vpenjanjem podprt z zanesljivo storitvijo in zavezanostjo k zadovoljstvu strank, zmanjševanju prekinitev proizvodnje in povečanju časa delovanja.

Pogosto zastavljena vprašanja

O: Da, standardni model se nalaga ročno, vendar ga je mogoče integrirati s tekočimi sistemi ali podajalniki delov. Feihong ponuja izbirne vmesnike za avtomatizacijo za integracijo s proizvodnimi linijami, ki jih krmili PLC. Obrnite se na našo prodajno skupino, da se pogovorite o svojih posebnih zahtevah glede integracije.
