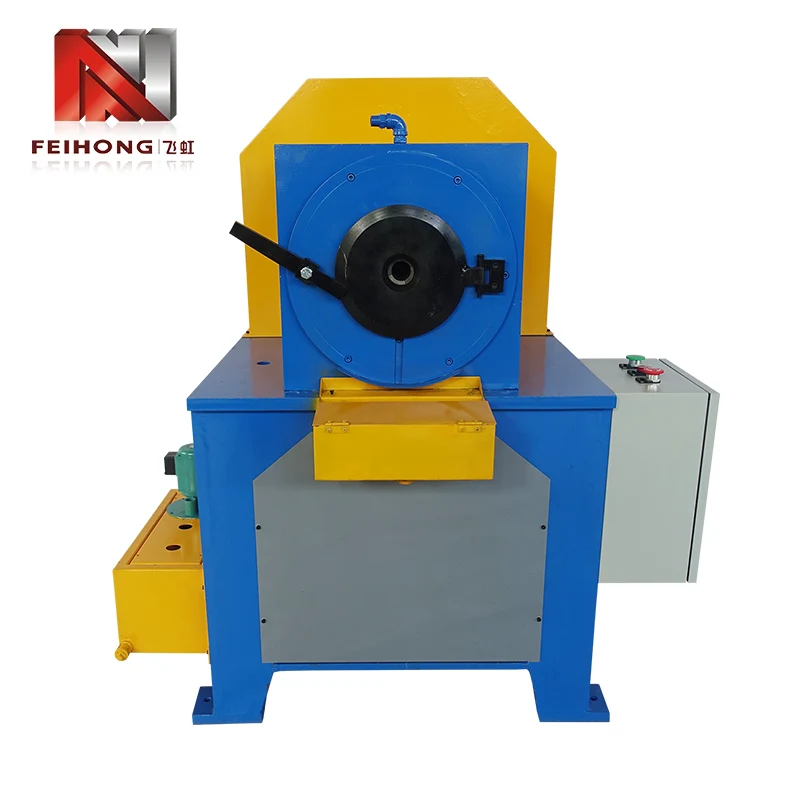

Kako lahko stroj za krčenje okroglih cevi s kladivom optimizira delovne tokove obdelave cevi za proizvodnjo cevi z več specifikacijami?

1. Osnovna delovna logika za opremo za zmanjševanje premera cevi s kladivom

Krčenje premera kovinske cevi je postopek hladnega oblikovanja, ki stisne zunanjo steno okrogle cevi, da se doseže enakomerno zmanjšanje zunanjega premera cevi, način oblikovanja s kladivom pa temelji na neprekinjenem cikličnem mehanskem udarcu za dokončanje postopnega oblikovanja koncev cevi. Za razliko od enkratnega hidravličnega iztiskanja, ki izvaja statični pritisk na celotnem segmentu cevi, oprema tipa kladiva uporablja izmenične glave kladiva za izvajanje občasne udarne sile na površino cevi, enakomerno razpršitev tlaka oblikovanja na steno cevi in ​​izogibanje lokalnim deformacijam, razpokam ali gubam, ki se pogosto pojavijo pri obdelavi s statičnim iztiskanjem.

Notranji sistem prenosa moči pretvori rotacijsko silo glavnega motorja v visokofrekvenčno povratno udarno gibanje sklopa kladiva. Vsako udarno dejanje povzroči majhno oblikovno deformacijo na koncu cevi in ​​na stotine neprekinjenih udarnih ciklov se nabere, da se doseže zahtevana velikost krčenja premera. Ta nizka enotočkovna deformacijska napetost učinkovito ščiti notranjo kovinsko zrnato strukturo tankostenskih okroglih cevi in ​​ohranja enakomerno porazdelitev debeline stene po oblikovanju, kar je ključnega pomena za končne cevi, ki zahtevajo strog nadzor tolerance dimenzij.

Za proizvodne delavnice, ki obdelujejo naročila majhnih serij s pogostim menjavanjem specifikacij cevi, ta logika udarnega oblikovanja prinaša edinstvene operativne prednosti. Statični hidravlični stroji za krčenje zahtevajo dolg čas zadrževanja tlaka za dokončanje oblikovanja, medtem ko oblikovanje z udarcem kladiva zaključi celoten postopek krčenja v nekaj sekundah po vpetju cevi. Način neprekinjenega cikličnega udarca prav tako zmanjša zahtevo po predgretju pomožne opreme za večino običajnih kovinskih cevi, poenostavi postavitev podpornega objekta predelovalne postaje in zmanjša dodatno zasedenost prostora v proizvodnem nadstropju.

2. Popolna sestava notranje strukture opreme za krčenje cevi s kladivom

2.1 Glavni pogonski sklop

Osrednji napajalni modul sprejme integriran motor s 7,5 kW, ki se ujema s stabilnimi menjalnimi sklopi, ki prenaša moč na udarno enoto brez vmesne izgube energije. Motor je pritrjen v zaprti ohišju opreme s podlogami za zaščito pred prahom in tresljaji, ki zavirajo mehanske vibracije, ki nastanejo med delovanjem visokofrekvenčnega kladiva, in znižujejo motnje hrupa za okoliške predelovalne postaje. Zatesnjena struktura ohišja tudi preprečuje, da bi kovinski ostanki in hladilno mazivo vstopili v navitje motorja, kar podaljšuje čas neprekinjenega delovanja napajalne enote v proizvodnih pogojih z dolgimi izmenami.

Garnitura menjalnika uporablja materiale iz zlitine, odporne proti obrabi, z natančnim nadzorom zračnosti zobnikov, s čimer se izognete preskoku zobnikov in oslabitvi izhodne moči po tisočih delovnih urah. Vgrajena komponenta za zaščito pred preobremenitvijo samodejno prekine napajanje, ko položaj vpenjanja cevi odstopa ali v območje oblikovanja vstopijo tuji trdi predmeti, s čimer prepreči nepopravljivo poškodbo glave kladiva in strukture prenosa.

2.2 Izvedbena enota za oblikovanje s kladivom

Skupina glave kladiva je komponenta, ki tvori jedro in je v stiku z zunanjo steno cevi, sestavljena iz več simetričnih kosov kladiva iz zlitine, razporejenih okoli osi vpenjanja cevi. Med delovanjem se kosi kladiva vrtijo okoli osrednje pozicionirne gredi cevi, medtem ko se premikajo navzven in navznoter, kar ustvarja stalno radialno udarno silo na površini cevi. Vsak kos kladiva je opremljen z zamenljivimi kontaktnimi pušami, odpornimi proti obrabi, ki jih je mogoče neodvisno razstaviti in zamenjati, ne da bi odstranili celoten sklop kladiva, kar zmanjša težave pri dnevnem vzdrževanju.

Centralna vpenjalna glava za pozicioniranje cevi ima samocentrirno vpenjalno zasnovo, ki samodejno prilagaja napetost vpenjanja glede na debelino stene cevi, da prepreči površinske praske poliranih kovinskih cevi. Aksialni premični hod vpenjalne glave pokriva celotno območje dolžine krčenja, ki ga podpira stroj, pritrjevanje cevi od 150 mm do 6000 mm enakomerno brez aksialnega premika med cikli udarnega oblikovanja.

2.3 Modul za hitro zaklepanje in pozicioniranje kalupa

Kalupi določajo končno velikost zunanjega premera skrčenih koncev cevi, struktura za pritrjevanje kalupa opreme za krčenje s kladivom pa uporablja vpenjala za hitro sprostitev namesto tradicionalnega pritrditve z vijaki. Osnova za pozicioniranje ima standardizirane lestvice za umerjanje velikosti, ki operaterjem omogočajo natančno poravnavo položajev za namestitev kalupa brez ponovnega merjenja po zamenjavi. Celoten postopek razstavljanja in namestitve kalupa zahteva le preprosto ročno vrtenje zaklepnih ročic, s čimer se odpravijo pomožna orodja za razstavljanje, kot so ključi in izvijači.

3. Standardni obseg parametrov zmogljivosti za obdelavo cevi z več specifikacijami

Serija opreme zajema tri standardne modele, razvrščene po največjem obsegu obdelave, ki poenoti konfiguracijo moči jedra in hkrati razširi prilagodljivost na različne intervale premera cevi. Celoten razpon parametrov zajema drobne precizne tanke cevi do debelih industrijskih grelnih cevi, ki v celoti pokrivajo običajne vrste cevi, ki se uporabljajo v industriji strojne opreme, ogrevalne opreme in preciznih instrumentov. Naslednja tabela razvršča poenotene indikatorje zmogljivosti obdelave, ki si jih deli celotna serija opreme:

Enotna konfiguracija moči 7,5 KW zagotavlja dosledno izhodno silo udarca ne glede na obdelavo najmanj 2 mm mikro cevi ali največ 40 mm debelih stenskih cevi. Za ultra dolge cevi blizu 6000 mm lahko oprema sodeluje z zunanjimi podpornimi okvirji za pomožne cevi, da ohrani vodoravno postavitev cevi, s čimer se izogne ​​deformaciji upogiba cevi, ki jo povzroči lastna teža med operacijami oblikovanja dolge dolžine. Nastavljiva vpenjalna napetost pozicionirne vpenjalne glave prilagaja tudi tankostenske bakrene cevi, srednje velike jeklene cevi in ​​debele cevi iz nerjavečega jekla brez poškodb površine po oblikovanju.

4. Mehanizem za hitro zamenjavo plesni skrajša čas izpada opreme v proizvodnih linijah

Pogosta menjava kalupov je glavni dejavnik, ki povzroča stagnacijo proizvodne linije za proizvajalce, ki prejemajo mešana naročila majhnih serij z več specifikacijami. Tradicionalni stroji za krčenje cevi uporabljajo kalupe za zaklepanje vijakov z več skupinami, ki zahtevajo, da operaterji porabijo 30 minut ali več za razstavljanje, umerjanje in pritrjevanje kalupov pri preklapljanju velikosti cevi, ponavljajoče se razstavljanje pa zlahka vodi do drsenja navoja in odstopanja pozicioniranja osnov kalupa, kar vpliva na konsistenco dimenzij končne cevi.

Struktura hitre zamenjave kalupa, vgrajena v opremo za krčenje cevi s kladivom, preoblikuje celotno logiko zaklepanja kalupa, pri čemer odstrani vse komponente fiksnih vijakov in sprejme ročaje za hitro zaklepanje s stiskanjem vzmeti. Tok delovanja sledi preprostemu zaporedju treh korakov brez zapletenega umerjanja:

• Sprostite stranski zaklepni ročaj, da dvignete zgornjo pokrivno ploščo za pozicioniranje kalupa
• Odstranite stari kalup za oblikovanje in postavite kalup nove velikosti v standardiziran pozicionirni utor
• Pritisnite pokrovno ploščo navzdol in zaklenite ročaj, da dokončate namestitev in pritrditev kalupa v celoti

Celoten postopek delovanja lahko en sam operater zaključi v 10 minutah brez pomožnih orodij, kar neposredno skrajša čas izpadov zamenjave kalupa za več kot dve tretjini v primerjavi s tradicionalno opremo, pritrjeno na vijake. Standardizirani utor za pozicioniranje odpravlja korake ročnega umerjanja, vgrajene oznake lestvice na dnu kalupa pa zagotavljajo, da je vsak nov kalup nameščen v enakem vodoravnem in navpičnem položaju, tako da toleranca dimenzij skrčenih cevi ne bo nihala po vsaki zamenjavi kalupa.

Za proizvodne delavnice z dnevno več kot petkratno zamenjavo specifikacij ta mehanizem hitre zamenjave močno izboljša učinkovite delovne ure opreme v vsaki izmeni. Upravljavcem ni več treba rezervirati dolgih čakalnih dob za prilagoditev kalupa, neprekinjen ritem obdelave proizvodne linije pa je mogoče vzdrževati enakomerno, kar učinkovito poveča skupno število končnih cevi, obdelanih na delovni dan, brez povečanja vložka dela ali podaljšanja delovnih izmen.

5. Glavne vrste cevi za uporabo, primerne za tehnologijo zabijanja, krčenja

Značilnost udarnega oblikovanja pri obdelavi s krčenjem s kladivom povzroči nežno razpršeno deformacijsko silo, zato se prilega širokemu naboru cevnih izdelkov z različnimi debelinami stene in kovinskimi materiali. Več glavnih kategorij cevi, ki se uporabljajo v precizni proizvodni industriji, lahko na tej opremi zaključi oblikovanje z zmanjšanjem premera brez dodatnih hladnih ali vročih postopkov predobdelave, vključno s štirimi vrstami jedrnih cevi, kot so navedene spodaj:

5.1 Gong-Tip cevi za strojne dekorativne komponente

Cevi s konico gonga zahtevajo gladko in enakomerno krčenje na koncih posamezne cevi brez površinskih prask, tankostenske cevi s konico gonga iz medenine in aluminijeve zlitine pa so nagnjene k pokanju pod statičnim hidravličnim ekstrudijskim pritiskom. Ciklični nizkonapetostni udarni način oblikovanja s kladivom ohranja površino cevi nedotaknjeno, medtem ko dokonča zmanjšanje premera, ohranja poliranje okrasnih cevi brez sekundarnih postopkov poliranja površine po oblikovanju.

5.2 Elektronke za precizne instrumente z eno in dvema glavama

Eno- in dvoglave cevi za precizne instrumente imajo stroge zahteve glede koaksialnosti skrčenih koncev, nedosleden statični tlak pa bo povzročil zamaknjeno deformacijo dveh koncev dvoglavih cevi. Simetrična porazdelitvena skupina udarnih glav uporablja enakomerno radialno udarno silo okoli osrednje osi cevi, s čimer zagotavlja, da skrčeni del ohranja popolno koaksialnost z originalnim telesom cevi, pri čemer izpolnjuje standard tolerance montaže natančnih senzorskih instrumentov in opreme za testiranje.

5.3 Vroče grelne cevi za opremo za vlivanje

Vroče grelne cevi spadajo med srednje debele stenske cevi iz nerjavečega jekla, ki potrebujejo stabilno krčenje, da se prilegajo notranji namestitveni votlini plastičnih kalupov. Stabilna udarna moč 7,5 KW lahko enakomerno stisne debele stene cevi iz nerjavečega jekla, s čimer se izogne ​​lokalnemu tanjšanju sten cevi, ki ga povzroča neenakomerna sila iztiskanja. Oblikovane grelne cevi ohranjajo enakomerno debelino stene okoli odseka za krčenje, kar zagotavlja enakomerno toplotno prevodnost po vgradnji v kalupe.

5.4 Majhne serije okroglih cevi z več specifikacijami po meri

Številne tovarne za predelavo kovin vsak teden prejmejo razpršena majhna serijska naročila z več desetimi različnimi velikostmi premera cevi. Učinkovitost hitre zamenjave kalupa opreme za krčenje s kladivom omogoča hitro preklapljanje med različnimi specifikacijami cevi, zaradi česar ni treba konfigurirati več ločenih strojev za krčenje cevi za naročila različnih velikosti. Mali in srednje veliki predelovalni proizvajalci se lahko zanesejo na eno samo opremo za dokončanje vseh nalog obdelave z zmanjšanjem notranjega premera izdelkov okrogle cevi v območju obdelave od 2 mm do 40 mm.

6. Primerjava med strukturo za krčenje s kladivom in opremo za krčenje hidravličnih cevi

Na trenutnih trgih obdelave kovinskih cevi prevladujeta dve glavni tehnologiji preoblikovanja cevi s krčenjem: hidravlično statično preoblikovanje z iztiskanjem in ciklično udarno preoblikovanje s kladivom. Vsaka struktura ima ustrezne proizvodne scenarije, ki se ujemajo, in z izbiro ustrezne opreme glede na velikost serije, material cevi in ​​frekvenco preklapljanja specifikacij se lahko izognete neusklajeni zmogljivosti opreme, ki omejuje učinkovitost proizvodnje. Glavne razlike v logiki delovanja in scenarijih uporabe so jasno razvrščene v naslednji primerjalni analizi:

6.1 Razlika v načinu uporabe oblikovalne sile

Hidravlični stroji za krčenje izvajajo enkratni statični pritisk na celoten odsek krčenja in dokončajo oblikovanje v enem ciklu zadrževanja tlaka. Trenutna vrednost tlaka je visoka, primerna za debelostenske cevi iz ogljikovega jekla z visoko trdoto, vendar je enostavno ustvariti površinske gube in neenakost debeline stene na tankih mehkih kovinskih ceveh. Oprema za krčenje s kladivom kopiči drobne deformacije skozi stotine udarnih ciklov nizke intenzivnosti in enakomerno porazdeli napetost pri oblikovanju na steno cevi, kar je bolj prijazno do tankostenskih bakrenih, aluminijastih in poliranih okrasnih cevi s strogimi zahtevami glede kakovosti površine.

6.2 Povpraševanje po prostoru proizvodne linije in pomožni opremi

Hidravlični stroji za krčenje cevi potrebujejo ujemajoče se hidravlične oljne postaje, sisteme za kroženje olja za hlajenje in pomožne komponente za uravnavanje tlaka, ki zasedajo dodatno površino poleg ohišja glavnega stroja. Oprema tipa kladiva združuje vse komponente moči in izvedbe znotraj ene zaprte omare, brez neodvisnih hidravličnih podpornih sistemov, kar zmanjša skupno zasedenost tal za skoraj štirideset odstotkov. Za kompaktne proizvodne delavnice z omejenim prostorom za namestitev opreme ima oprema za krčenje s kladivom očitne prednosti postavitve.

6.3 Vrzel v učinkovitosti preklapljanja specifikacij

Večina hidravličnih skrčljivih strojev uporablja fiksne skupine kalupov, zaklenjene z več vijaki, pri čemer čas zamenjave kalupa v povprečju presega 30 minut. Struktura kalupa s hitrim odpiranjem opreme za krčenje s kladivom nadzira celoten čas zamenjave v 10 minutah, kar prinaša očitne prednosti učinkovitosti tovarnam s pogostim menjavanjem specifikacij in majhnimi serijskimi naročili. Za množične proizvodne linije s fiksno enojno velikostjo cevi ima lahko hidravlična oprema z večjim enojnim oblikovalnim tlakom višjo hitrost obdelave enega kosa, vendar oprema za kladivo pridobi celovito učinkovitost v prilagodljivih proizvodnih okoljih z mešanimi specifikacijami.

7. Standardizacija delovanja za podaljšanje življenjske dobe oblikovalnih kalupov

Kalupi so glavni potrošni material opreme za obdelavo cevi za krčenje in standardizirani dnevni koraki delovanja lahko učinkovito zmanjšajo nenormalno obrabo, praske in deformacije notranjih površin kalupov, podaljšajo uporabni cikel vsakega niza kalupov in znižajo dolgoročne stroške zamenjave komponent za predelovalne delavnice. Popoln nabor standardiziranih delovnih norm zajema tri ključne povezave pred, med in po delovanju opreme:

• Pregled kalupa pred uporabo: obrišite notranjo oblikovno površino kalupov s čisto mehko krpo, da odstranite kovinski prah in ostanke maziva; preverite drobne jamice in praske na notranji steni kalupa, zamenjajte obrabljene kalupe pred obdelavo, če obstajajo poškodbe površine
• Predobdelava cevi med delovanjem: pred vpenjanjem enakomerno nanesite tanko plast posebnega maziva za oblikovanje kovin na konce cevi, zmanjšajte trenje med zunanjo steno cevi in ​​notranjo površino kalupa med udarnim oblikovanjem, da preprečite obrabo površine kalupa
• Vzdrževanje kalupov po operaciji: po koncu dnevne proizvodne izmene razstavite kalupe in jih namočite v čistilno tekočino proti rjavenju, popolnoma posušite na zraku in shranite v zaprte škatle za shranjevanje proti prahu, da preprečite oksidacijsko rjo na površini zlitine kalupov

Nepravilno delovanje, kot je obdelava nenamazanih neobdelanih cevi ali mešanje ostankov trde kovine v votlino kalupa, bo povzročilo nepopravljive sledi prask na površini oblikovanja kalupa. Ko se na notranji steni kalupa pojavijo praske, bodo skrčeni konci cevi nosili ustrezne linearne napake vdolbin, ki jih ni mogoče odpraviti s poliranjem naknadne obdelave. Strogo izvajanje standardiziranih korakov vzdrževanja lahko podaljša servisni cikel vsake skupine kalupov za več kot petdeset odstotkov, s čimer se zmanjša pogostost nabave kalupov in izpadov opreme zaradi zamenjave kalupov.

Poleg pravil dnevnega vzdrževanja morajo redni cikli pregledov opreme vključevati tudi kalibracijo odmika glave kladiva. Prevelika zračnost med glavo kladiva in kalupom bo povzročila nestabilno velikost oblikovanja cevi, premajhna zračnost pa pospeši medsebojno obrabo komponent kladiva in kalupa. Tedenska prilagoditev razmika sklopa kladiva glede na ure delovanja opreme ohranja ujemanje vrzeli znotraj tovarniško umerjenih standardnih vrednosti, s čimer se uravnoteži dimenzijska natančnost končnega izdelka in hitrost obrabe kalupa.

8. Običajne sheme za ujemanje načrta proizvodnje za opremo za krčenje cevi

Različne postavitve tovarniških proizvodnih linij določajo način namestitve in pomožne podporne naprave, ki jih zahteva oprema za krčenje cevi. Proizvajalci obdelave kovinskih cevi so na široko sprejeli tri zrele sheme postavitve glede na velikost prostora v delavnici in zaporedje poteka obdelave, pri čemer se vsaka shema ujema z različnimi načini proizvodnega delovanja:

8.1 Neodvisna postavitev obdelave z eno postajo

Ta postavitev velja za manjše obdelovalne delavnice z razpršeno neodvisno obdelavo naročil, pri čemer je en stroj za krčenje s kladivom postavljen kot neodvisna obdelovalna postaja, ločena od opreme za rezanje, poliranje in rezanje navojev. Neodvisna postaja rezervira okoliški delovni prostor za ročno nalaganje in razkladanje dolgih cevi znotraj dolžine 6000 mm, poleg stroja pa je mogoče namestiti premične regale za shranjevanje materiala za ločeno shranjevanje neobdelanih cevi in ​​končnih izdelkov. Neodvisni postavitvi ni treba povezati s sprednjo in zadnjo predelovalno opremo prek transportnih linij, z nizkimi stroški preoblikovanja za novo zgrajene majhne predelovalne delavnice.

8.2 Povezava linearne montažne linije

Srednje veliki proizvajalci z neprekinjenim urejenim potekom obdelave sprejmejo linearno postavitev tekočega traku, tako da postavijo opremo za krčenje med postajo za rezanje cevi in ​​postajo za končno obdelavo površin. Okvirji za transport valjev na kratke razdalje so usklajeni na obeh straneh ohišja stroja za samodejni prenos rezanih neobdelanih cevi v vpenjalno glavo in pošiljanje oblikovanih skrčenih cevi v nadaljnje postopke poliranja. Integrirana linearna postavitev zmanjša pogostost ročnega ravnanja s polizdelki, zmanjša delovno intenzivnost in prepreči praske zaradi površinskega trka med ročnim prenosom.

8.3 Večstrojna vzporedna prilagodljiva postavitev proizvodnje

Velike predelovalne tovarne, ki prejemajo mešana množična naročila, konfigurirajo več strojev za krčenje s kladivom v vzporedni postavitvi, s skupnim prostorom za shranjevanje surovin in enotnim območjem za sortiranje končnih izdelkov na sredini skupin opreme. Vsak stroj lahko neodvisno obdeluje različne specifikacije cevi, ne da bi posegal v sosednjo opremo, operaterji pa lahko prevzamejo upravljanje dveh do treh strojev hkrati zaradi preproste samodejne logike delovanja vpenjanja in oblikovanja opreme za krčenje s kladivom. Vzporedna postavitev močno izboljša skupno zmogljivost dostave naročil v sezonah največje proizvodnje, ne da bi se bistveno povečala površina delavnice.

9. Pogosto zastavljena tehnična vprašanja o cevnem krčenju s kladivom

10. Dostopajte do prilagojenih rešitev obdelave za natančno oblikovanje cevi

Vsaka tovarna za predelavo kovinskih cevi ima edinstvene proizvodne zahteve, ki temeljijo na vrstah izdelkov, velikostih serij naročil in pogojih postavitve delavnice, tako da je mogoče standardizirano serijsko opremo uskladiti s prilagojenimi pomožnimi komponentami, da ustrezajo prilagojenim zahtevam obdelave. Pomožne prilagodljive konfiguracije vključujejo samodejne podporne okvirje z dolgimi cevmi, samodejne podajalne valjčne mize, posebne notranje rokave plesni proti praskam in zaslonske module digitalne velikosti, ki jih je mogoče poljubno kombinirati glede na dejanske proizvodne potrebe, ne da bi spremenili strukturo stroja za oblikovanje jedra s kladivom.

Zhaoqing Feihong Machinery & Electrical Co., Ltd.razvija in izdeluje polno serijsko opremo za krčenje cevi s kladivom, pri čemer optimizira konstrukcijsko zasnovo in parametre obdelave na podlagi dolgoletnih podatkov testiranja proizvodnje na kraju samem, zbranih v tovarnah za obdelavo kovinskih cevi v več panogah. Vsak model opreme je pred dostavo podvržen neprekinjenemu preskusu staranja, s čimer se preveri stabilnost moči udarnega oblikovanja, mehanizma za zaklepanje kalupa in dolgoročne zmogljivosti delovanja v pogojih obdelave mešanih specifikacij.

Za proizvajalce, ki iščejo fleksibilno opremo za preoblikovanje cevi, primerno za večspecifikacijsko maloserijsko proizvodnjo cevi, je ocenjevanje stopnje ujemanja med parametri strojne obdelave in notranjimi linijami izdelkov ključni korak pri izbiri ustrezne opreme za preoblikovanje. Glavne prednosti hitre zamenjave kalupa, širokega obsega obdelave cevi s premerom in integrirane kompaktne strukture naredijo opremo za krčenje s kladivom zanesljivo izbiro za delavnice za fleksibilno natančno obdelavo cevi.

Razpršeni način udarnega oblikovanja z nizko napetostjo se izogne ​​številnim napakam kakovosti, ki so pogoste pri obdelavi s statično ekstruzijo, zmanjša stopnjo zavrnitve končnih skrčenih cevi in ​​poenostavi postopke poliranja in popravljanja po obdelavi. Proizvodne ekipe se lahko osredotočijo na stabilno neprekinjeno oblikovanje cevi brez pogostega prilagajanja izklopov zaradi preklapljanja specifikacij, kar izboljša gladkost celotnega delovnega procesa obdelave cevi od rezanja surovin do dostave končnega izdelka.

Za tovarne, ki redno posodabljajo specifikacije izdelkov za cevi in ​​prejemajo mešana naročila majhnih serij, celovita operativna prilagodljivost, ki jo prinaša tehnologija preoblikovanja s kladivom, ustvarja stabilne dolgoročne proizvodne prednosti, ki jih namenska oprema za krčenje z eno samo specifikacijo ne more doseči. Standardiziran obseg parametrov serijske opreme pokriva večino običajnih zahtev za preoblikovanje okroglih cevi v sektorjih strojne opreme, ogrevalne opreme in preciznih instrumentov, kar zmanjšuje potrebo po uporabi več ločenih preoblikovalnih strojev za obdelavo različnih velikosti premerov cevi.

Po potrditvi materiala cevi, razpona premera cevi in ​​dolžine krčenja izdelkov za notranjo obdelavo lahko vodje proizvodnje pridobijo ciljne predloge za konfiguracijo opreme in podrobno uvedbo tehničnih parametrov, ki se ujemajo z dejansko postavitvijo delavnice in dnevnimi zahtevami po proizvodni zmogljivosti. Pomožni strukturni dodatki po meri se lahko dodajo standardnemu ohišju stroja za realizacijo polavtomatskega dovajanja in praznjenja, kar dodatno zmanjša korake ročnega delovanja med neprekinjenimi izmenami obdelave.

Tehnični inženirji opreme lahko razvrstijo ciljne sheme postavitve in dokumente s specifikacijami delovanja glede na velikost tovarniške lokacije in zaporedje toka obdelave, s čimer proizvodnim ekipam pomagajo dokončati stabilen zagon opreme in hitro usposabljanje delavcev za delovanje po prihodu opreme. Popolna tehnična navodila po dobavi zajemajo standarde vzdrževanja kalupov, dnevne kontrolne sezname za inšpekcijo opreme in običajne metode prilagajanja napak pri oblikovanju, ki podpirajo dolgoročno stabilno delovanje obdelovalnih postaj za krčenje cevi na lokaciji.
