Kako upogibni stroj za ploščate cevi spremeni izdelavo industrijskih cevi?

1. Kaj točno je upogibni stroj za ploščate cevi in ​​kako deluje?

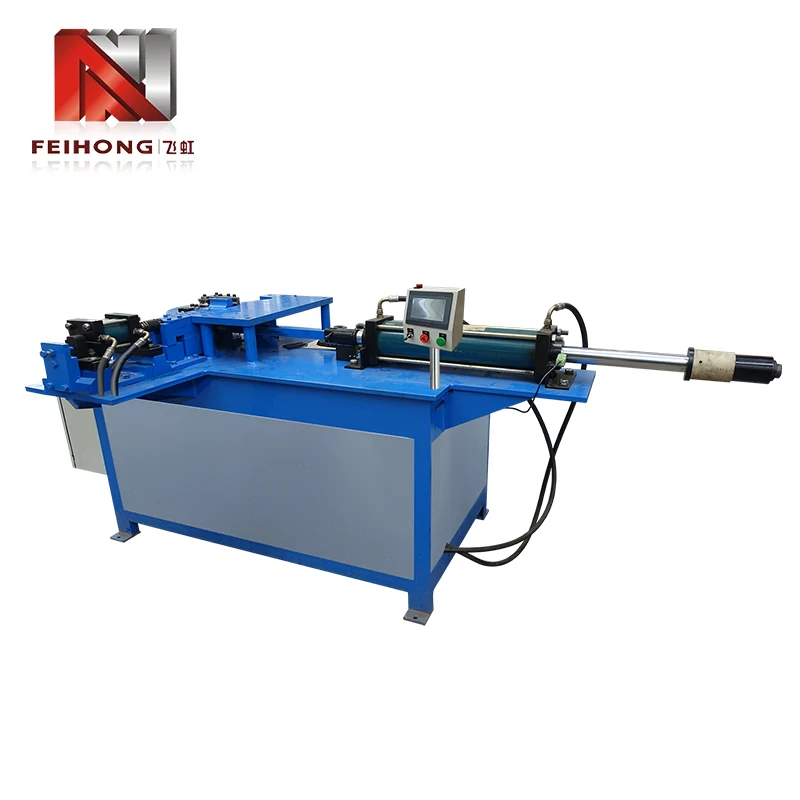

A Bender za ploščate cevije specializiran stroj, zasnovan za upogibanje pravokotnih, kvadratnih ali ovalnih cevi vzdolž ene same ravnine, ne da bi zrušil prečni prerez. Za razliko od upogibalcev okroglih cevi, ki za vzdrževanje krožnih profilov uporabljajo trne in matrice za brisanje, upogibanje ravnih cevi zahteva skrbno usklajeno orodje, ki podpira širše ploskve cevi, hkrati pa omogoča nadzorovano deformacijo ožjih robov. Temeljni izziv je obvladovanje diferencialnega raztezanja in stiskanja, ki se pojavi po širini ravnega odseka – zunanja stena se podaljša, medtem ko se notranja stisne, in brez ustrezne podpore se bo cev upognila ali nagubala.

Načelo delovanja je osredotočeno na tri glavne elemente: upogibno matrico (ali obliko), vpenjalno matrico in tlačno matrico. Cev je pritrjena med objemko in upogibnimi matricami, nato pa se zavrti okoli polmera upogibne matrice. Pri ravnih profilih upogibna matrica vključuje utor, ki se ujema z zunanjimi merami cevi in ​​zagotavlja bočno podporo, ki preprečuje, da bi se širše ploskve zrušile navznoter. Nekateri napredni stroji uporabljajo tudi amatica brisalcevki drsi vzdolž notranjega polmera cevi, da odpravi gubanje, in atrn(čeprav manj običajno za ravne dele) lahko vstavite za podporo notranje votline, če je cev votla. Celoten postopek se običajno poganja hidravlično ali električno, s krmiljenjem CNC, ki omogoča natančno ponovljivost kota in večstopenjsko zaporedje krivljenja.

Ena od značilnih lastnosti aBender za ploščate cevije njegova sposobnost ustvarjanja krivin z minimalnim popačenjem ob ohranjanju ozkih toleranc. To se doseže snadzorovana kompenzacija vzmeti—stroj se upogne nekoliko čez ciljni kot, saj ve, da se bo material sprostil za predvidljivo količino. Sodobne enote integrirajo senzorje, ki merijo dejanske upogibne kote v realnem času in dinamično prilagajajo položaj bata, kar zagotavlja, da se vsak del ujema z modelom CAD v ±0,5 stopinjah. Zaradi kombinacije robustne konstrukcije in inteligentnega nadzora je ta oprema nepogrešljiva za visokokakovostno izdelavo.

2. Katere industrije se najbolj zanašajo na krivljenje ravnih cevi?

Upogibanje ploščatih cevi ni nišni postopek – vpet je v dobavne verige več težkih industrij. Naslednji sektorji so odvisni odBender za ploščate cevioprema za izdelavo strukturnih in estetskih komponent, ki jih ni mogoče doseči z okroglimi cevmi.

• Avtomobilizem in transport:Okvirji šasije, varnostne kletke, strukture sedežev in komponente izpušnega sistema pogosto uporabljajo pravokotne ali ovalne cevi. Ravno upogibanje omogoča oblikovalcem, da povečajo razmerje med trdnostjo in težo, medtem ko komponente učinkovito zapakirajo v tesne ovoje vozila.
• Gradbeništvo in arhitektura:Ograje, stopnišča, stenske zavese in okrasne kovinske fasade imajo pogosto upognjene pravokotne dele. Vizualna privlačnost čistih krivin brez gub je najpomembnejša pri arhitekturnih aplikacijah.
• HVAC in prezračevanje:Kanalski sistemi in sistemi za obdelavo zraka uporabljajo ravno ovalne cevi za vzdrževanje visokega pretoka zraka, medtem ko se prilegajo v plitve stropne prostore. Upogibanje teh profilov zahteva natančen nadzor, da se prepreči omejevanje notranjega prereza.
• Kmetijska oprema:Zaščitne konstrukcije traktorja pri prevrnitvi (ROPS), okvirji priključkov in vrtišča za namakanje uporabljajo upognjene pravokotne cevi za vzdržljivost in stroškovno učinkovito proizvodnjo.
• Pohištvo in pisarniška notranjost:Sodobni okvirji miz, sistemi polic in razstavna stojala izkoriščajo čiste linije upognjenih ravnih cevi za doseganje minimalistične estetike z visoko strukturno celovitostjo.

Na vsakem od teh področij upogibni stroj za ploščate cevi služi kot dejavnik svobode oblikovanja, ki inženirjem omogoča zamenjavo zvarjenih spojev z neprekinjenimi upognjenimi deli, ki so močnejši, lažji in vizualno privlačnejši. Vsestranskost opreme pomeni, da lahko tudi majhne delavnice izdelajo komponente profesionalnega razreda za te zahtevne trge.

3. Katere so glavne vrste krivilnikov za ploščate cevi, ki so danes na voljo?

Stroji za upogibanje ravnih cevi so kategorizirani glede na način aktiviranja, nadzorni sistem in konfiguracijo orodja. Izbira pravega tipa je odvisna od obsega proizvodnje, vrste materiala in zahtevnosti krivljenja. Spodaj je primerjalni pregled najpogostejših variant.

Ročni upogibnikiimajo prednost pri vzdrževalnih oddelkih in izobraževalnih ustanovah zaradi nizkih stroškov in preprostosti.Hidravlični strojiponujajo dobro ravnovesje med močjo in cenovno dostopnostjo, zaradi česar so vlečni konj številnih delavnic za izdelavo.CNC rotacijski upogibnikipredstavljajo najsodobnejšo tehnologijo, z možnostjo shranjevanja na stotine programov in samodejnega kompenziranja materialnih variacij.Kompresijski upogibniki, čeprav so manj natančni, so izjemno hitri in ekonomični za masovno proizvodnjo preprostih krivin v tankostenskih ceveh.

Poleg teh štirih kategorij obstajajo tudi hibridni stroji, ki združujejo hidravlično moč s CNC krmiljenjem in ponujajo najboljše iz obeh svetov. Pri izbiri vrste je bistveno upoštevati ne le trenutno delovno obremenitev, temveč tudi potencial za prihodnjo širitev v bolj zapletene geometrije.

4. Kako izbira materiala vpliva na proces upogibanja?

Material cevi je nedvomno najbolj kritičen dejavnik, ki vpliva na kakovost krivljenja. Različne zlitine kažejo različne stopnje duktilnosti, vzmeti in delovne utrjenosti, kar je vse treba upoštevati pri upogibni nastavitvi. Spodaj je razčlenitev običajnih materialov in njihovih upogibnih lastnosti.

Blago jeklo

Najbolj prizanesljiv material; nudi dobro duktilnost in predvidljivo vzmetenje. Primerno za večino splošnih upogibnih operacij brez posebnih previdnostnih ukrepov.

Visoko trdno nizkolegirano (HSLA) jeklo

Zahteva večje upogibne sile in ima večjo vzmetnost. CNC kompenzacija je zelo priporočljiva za ohranjanje točnosti kota.

Nerjaveče jeklo (avstenitno)

Hitro se strdi, kar lahko povzroči razpoke, če je radij upogiba pretesen. Za zmanjšanje trenja uporabljajte počasnejše vrtljaje, ustrezno mazanje in polirano orodje.

Aluminijeve zlitine (5xxx, 6xxx)

Lahek in odporen proti koroziji, vendar nagnjen k gubanju in razpokanju. Bistvenega pomena so večji radiji upogiba (3–5× širina cevi) in skrbne nastavitve odmika.

Baker in medenina

Zelo duktilen in enostaven za upogibanje, vendar se mehke površine zlahka poškodujejo. Fino obdelane matrice in ustrezen odmik preprečujejo ugriz in površinske napake.

Poleg zlitine igra pomembno vlogo debelina stene. Debelejše stene zagotavljajo večjo odpornost proti zrušitvi, vendar zahtevajo večjo tonažo. Tankostenske cevi so dovzetne za upogibanje na notranjem polmeru in lahko zahtevajo notranje trne ali posebne brisalce. Splošno pravilo je, da mora biti debelina stene vsaj 5 % širine cevi, da se doseže zanesljivo upogibanje brez notranje podpore.

5. Katere ključne specifikacije morate oceniti, ko izbirate upogibni stroj za ploščate cevi?

Izbira pravega stroja vključuje več kot le ujemanje največje velikosti cevi. Celovita ocena bi morala zajemati naslednje parametre, od katerih vsak neposredno vpliva na učinkovitost in dolgo življenjsko dobo.

1. Največja upogibna zmogljivost:To vključuje širino, višino in debelino stene cevi, ki jih lahko obdeluje stroj. Vedno izberite stroj z vsaj 20 % večjo zmogljivostjo od vašega največjega pričakovanega dela, da upoštevate variacije materiala in nepredvidene zahteve.
2. Najmanjši radij upogiba:Izraženo kot večkratnik širine cevi (npr. 2×W). Manjši radiji zahtevajo bolj sofisticirano orodje in večjo togost stroja. Za večino aplikacij je polmer 3×W varna izhodiščna točka.
3. Razpon kota upogiba:Večina strojev se lahko upogiba od 0° do 180°, vendar nekatere specializirane enote ponujajo do 220° za uporabo pri prekomernem upogibanju. Zagotovite, da lahko stroj doseže potrebne kote brez motenj orodja.
4. Hitrost cikla:Merjeno v sekundah na ovinek, to vpliva na proizvodni pretok. Hidravlični stroji običajno opravijo cikel v 5–15 sekundah, medtem ko lahko servoelektrične enote dosežejo 2–5 sekund za majhne odseke.
5. Nadzorni sistem:Osnovni PLC v primerjavi s popolnim CNC s programiranjem na zaslonu na dotik. CNC ponuja večjo prilagodljivost, vendar ima višje začetne stroške in strmejšo krivuljo učenja.
6. Združljivost orodja:Preverite, ali stroj uporablja industrijsko standardno orodje ali zaščitene oblike. Standardizirano orodje skrajša dobavne roke in stroške za nadomestne matrice.
7. Zahteve glede napajanja:Hidravlični stroji potrebujejo namensko pogonsko enoto (pogosto 15–75 kW), medtem ko električni stroji delujejo na standardno 3-fazno napajanje. Upoštevajte električno infrastrukturo vašega objekta.

Dobro izbran stroj ne bo le zadostil trenutnim proizvodnim potrebam, temveč bo omogočil tudi prihodnjo rast kompleksnosti delov in raznolikosti materialov. V postopek izbire je pametno vključiti proizvodne inženirje in vzdrževalno osebje, da zagotovimo, da je izbrana oprema usklajena z operativno realnostjo.

6. Katere so najpogostejše napake pri upogibanju ravnih cevi in ​​kako jih je mogoče preprečiti?

Tudi pri visokokakovostnem upogibnem stroju za ploščate cevi lahko pride do napak zaradi nepravilne nastavitve, obrabljenega orodja ali nedoslednosti materiala. Razumevanje teh načinov napak je prvi korak k preprečevanju. Spodaj so navedene težave, ki se najpogosteje pojavljajo, in njihove rešitve.

• Gube na notranjem polmeru:Pojavi se, ko se notranja stena stisne hitreje, kot se lahko prilagodi materialu. Vzrok za to je premajhen tlak brisalca ali polmer krivine, ki je pretesen za debelino stene.Preprečevanje:Povečajte silo brisalca, uporabite večji polmer ali dodajte trn za podporo notranje stene.
• Zrušitev prečnega prereza (sploščitev):Široke ploskve cevi se upogibajo navznoter in izgubijo strukturno celovitost. Običajno pri tankostenskih ceveh ali kadar upogibna matrica ne zagotavlja ustrezne bočne podpore.Preprečevanje:Uporabite matrico, ki se tesneje prilega zunanjim dimenzijam cevi, in razmislite o tlačni matrici, ki med upogibanjem aktivno pritiska na zunanjo steno.
• Springback različica:Nekonsistentna vzmetnost vodi do delov, ki ne dosegajo ciljnega kota, zlasti pri upogibanju jekla visoke trdnosti ali aluminija.Preprečevanje:Izvedite CNC prekomerno upogibanje s povratnimi informacijami o kotu v realnem času. Zagotovite tudi, da je material iz ene same serije z enakimi mehanskimi lastnostmi.
• Površinske praske in luščenje:Praske nastanejo, ko cev zdrsne ob upogibno matrico ali brisalec. Luščenje je še posebej problematično pri aluminiju in nerjavnem jeklu.Preprečevanje:Uporabite polirano orodje, nanesite ustrezno mazivo in vzdržujte ustrezno razdaljo, da zmanjšate trenje.
• Sukanje ali vzmet nazaj v ravnini:Cev se lahko rahlo vrti iz upogibne ravnine, kar povzroči zvit del. To je pogosto posledica neenakomernega vpenjalnega pritiska ali neporavnanega orodja.Preprečevanje:Preverite poravnavo vpenjalne matrice in se prepričajte, da je cev nameščena pravokotno pred vsakim upogibom.

Redni pregledi orodja in občasna kalibracija senzorjev kota stroja lahko odkrijejo veliko teh težav, preden povzročijo odpadne dele. Dokumentiranje parametrov za vsako uspešno nastavitev prav tako pomaga pri odpravljanju težav v prihodnjih zagonih.

7. Kako je treba vzdrževati upogibni stroj za ploščate cevi za dolgoročno zanesljivost?

Pravilno vzdrževanje je bistvenega pomena za ohranitev natančnosti in življenjske dobe upogiba ploščatih cevi. Proaktivni režim ne le zmanjša čas nedelovanja, ampak tudi zagotavlja dosledno kakovost upogibanja. Za večino hidravličnih in CNC strojev je priporočljiv naslednji pristop po korakih.

1. Dnevni vizualni pregled:Preverite puščanje hidravlične tekočine, zrahljane vijake in znake obrabe na vpenjalnih in upogibnih orodjih. Očistite delovno območje in odstranite vse kovinske ostružke ali ostanke.
2. Mazanje gibljivih delov:Nanesite mast ali olje, ki ga določi proizvajalec, na vse vrtiščne točke, drsne poti in vreteno upogibne matrice. Prekomerno mazanje lahko pritegne umazanijo, zato uporabite le priporočeno količino.
3. Vzdrževanje hidravlične tekočine:Spremljajte nivoje tekočin in menjajte filter v intervalih, navedenih v priročniku. Onesnažena tekočina je glavni vzrok za okvaro ventila in črpalke.
4. Kalibracija kotnih senzorjev:Uporabite natančen kotomer ali digitalni merilnik kota, da preverite natančnost upogibnega kota stroja. Ponovno umerite, če odstopanja presežejo ±0,3°.
5. Pregled brisalcev in tlačnih matric:Preverite zareze ali deformacije. Obrabljene matrice je treba ponovno obrusiti ali zamenjati, da preprečite gubanje in poškodbe površine.
6. Preverjanje električnega sistema:Pri CNC strojih preverite, ali so vsi kabli pritrjeni, zaustavitve v sili delujejo pravilno in nadzorna plošča ne prikazuje nobenih kod napak.
7. Letni celovit servis:Za izvedbo popolne obnove, vključno s tesnili hidravličnega cilindra, obrabo črpalke in posodobitvami programske opreme, angažirajte certificiranega tehnika.

Vodenje podrobnega dnevnika vseh vzdrževalnih dejavnosti – vključno z menjavo olja, zamenjavo matrice in kalibracijami – pomaga pri napovedovanju vzorcev obrabe in učinkovitem načrtovanju izpadov. Dobro vzdrževan upogibni stroj za ploščate cevi lahko zagotavlja desetletja zanesljive uporabe.

8. Kakšna je prihodnost tehnologije krivljenja ravnih cevi?

Razvoj krivljenja ravnih cevi poganjajo zahteve po večji učinkovitosti, natančnosti in trajnosti. Koncepti industrije 4.0 se vedno bolj integrirajo v upogibne stroje, kar omogoča zbiranje podatkov v realnem času in predvideno vzdrževanje. Senzorji, vgrajeni v orodje, spremljajo obrabo in variacije sile ter posredujejo informacije nazaj v osrednji sistem, ki lahko samodejno priporoči optimalne parametre upogibanja.

Naslednji nastajajoči trend je uporabaservo‑električni pogoninamesto tradicionalne hidravlike. Ti sistemi porabijo manj energije, proizvajajo manj hrupa in nudijo večjo natančnost pozicioniranja. Še posebej so privlačni za proizvajalce, ki želijo zmanjšati svoj ogljični odtis. Poleg tegaaditivna proizvodnjazačenja vplivati ​​na načrtovanje orodij – 3D-natisnjene matrice s konformnimi hladilnimi kanali lahko izboljšajo upravljanje toplote med upogibanjem pri visokih hitrostih.

Umetna inteligenca si utira pot tudi v zaporedje ovinkov. Algoritmi umetne inteligence lahko analizirajo lastnosti materiala in zgodovino vsake serije cevi, da z izjemno natančnostjo predvidijo povratno vzmetenje, zmanjšajo stopnjo odpadkov in čas nastavitve. Poleg tegasodelovalni roboti(coboti) so združeni z upogibniki ploščatih cevi za avtomatsko nakladanje in razkladanje, kar omogoča operaterjem, da se osredotočijo na nadzor kakovosti in optimizacijo procesa.

Ko se industrija premika protidigitalni dvojčki—virtualne replike fizične upogibne celice—inženirji bodo lahko simulirali celotne proizvodne serije, preden bo ena cev upognjena. Ta zmogljivost bo dramatično skrajšala čas od zasnove do končnega dela, zaradi česar bo izdelava po meri skoraj tako učinkovita kot množična proizvodnja. Prihodnost krivljenja ravnih cevi je nedvomno pametna, povezana in vedno bolj avtonomna.
