Aparat za odporno točkovno varjenje za shranjevanje energije

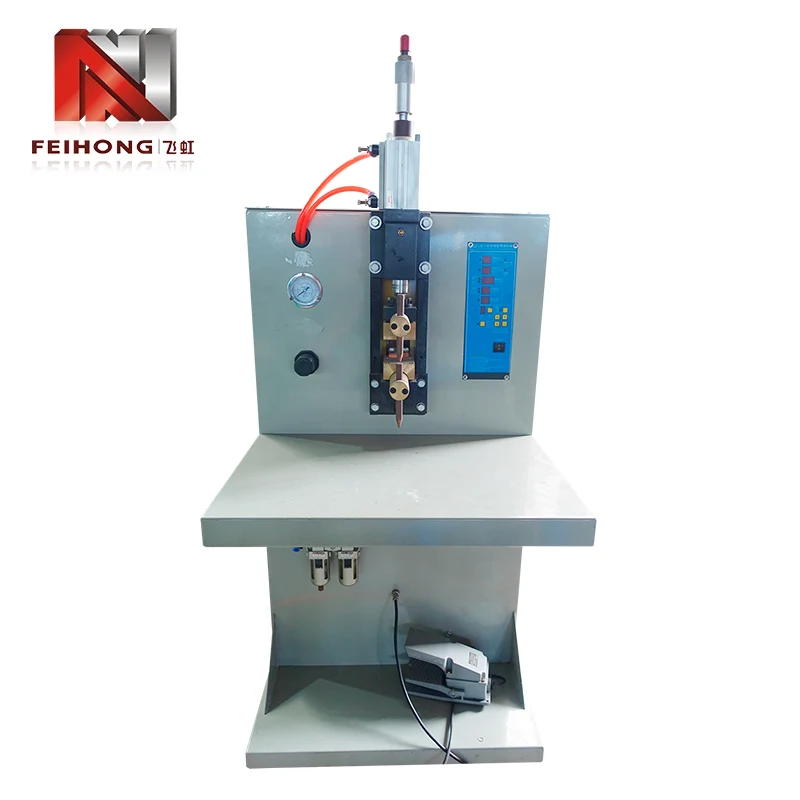

Feihong® je uveljavljena tovarna odpornih točkovnih varilnih strojev za shranjevanje energije, ki predstavlja FH-149A, pnevmatski gnani kondenzatorski uporovni varilec, ki je bil namensko zasnovan za posebne zahteve spajanja pri proizvodnji električnih grelnih cevi. Proizvaja Zhaoqing Feihong Machinery & Electrical Co., Ltd. — podjetje, ustanovljeno leta 1992 z desetletji predanosti celovitim rešitvam opreme za grelne cevi — ta stroj obravnava bistvene naloge varjenja med uporovno žico in vodilnimi stebri ter med vodilnimi stebri in sponkami, ki določajo sklop grelnega elementa.

Predstavitev stroja

FH-149A spada v družino uporovnih točkovnih varilnikov, vendar uporablja arhitekturo za shranjevanje energije, ki se razlikuje od standardnih uporovnih varilnikov na izmenični tok. Namesto da med varjenjem črpa neprekinjen tok neposredno iz električnega omrežja, stroj najprej napolni notranjo kondenzatorsko baterijo na vnaprej izbrano napetostno raven, nato pa sprosti to shranjeno energijo v enem samem hitrem impulzu skozi varilne elektrode.

Ta pristop k shranjevanju energije prinaša številne inherentne prednosti za uporovno varjenje. Kratek, visokoenergijski impulz ustvari koncentrirano toplotno cono na meji zvara, ki hitro tvori trden zvar, hkrati pa omejuje širjenje toplote na okoliški osnovni material. Pri tankih uporovnih žicah in vodilih majhnega premera, ki jih običajno najdemo v grelnih elementih, ta nadzorovan vnos toplote pomaga preprečiti pregrevanje ali prežganje, do katerega lahko pride pri dolgotrajnejših metodah varjenja.

Pnevmatski pogon upravlja gibanje elektrode in uporabo sile, s čimer zagotavlja, da pritisk navzdol ostane stabilen od zvara do zvara. Stalna sila elektrode je kritičen parameter pri kakovosti uporovnega točkovnega varjenja, saj neposredno vpliva na kontaktni upor, nastajanje toplote in končno tvorbo zrnca.

Osnovne funkcije

Stroj za uporovno točkovno varjenje za shranjevanje energije vključuje oblikovne značilnosti, prilagojene zahtevam okolij za proizvodnjo ogrevalnih cevi:

1. Tehnologija praznjenja kondenzatorja:Dostava shranjene energije zagotavlja stabilen, ponovljiv varilni tok, neodvisen od nihanj omrežne napetosti, kar zagotavlja dosledne rezultate v podaljšanih proizvodnih serijah.

2. Nastavljiva izhodna energija:Napetost polnjenja kondenzatorja je zvezno spremenljiva od 0 do 435 V, kar operaterjem omogoča natančen nadzor nad varilno energijo, da ustreza različnim premerom žice in dimenzijam vodilnih drogov.

3. Pnevmatski pogonski sistem:Pnevmatsko krmiljene elektrode zagotavljajo enakomeren pritisk pri vsakem varilnem ciklu, kar zmanjšuje utrujenost operaterja in odpravlja variabilnost ročnega pritiska pri nastavitvah ročnega varjenja.

4. Združljivost z več napetostmi:Nastavljiv za trifazno 380 V, trifazno 220 V ali enofazno 220 V vhodno moč, da se ujema z električno infrastrukturo proizvodnih obratov v različnih svetovnih regijah.

5. Preprosto delovanje:Intuitiven nadzor in preprost princip delovanja pomenita minimalno usposabljanje operaterjev proizvodnih linij, kar podpira hitrejšo uvedbo v nove ali razširjene proizvodne obrate.

Parametri delovanja

Spodaj so ključne tehnične specifikacije sistema za uporovno točkovno varjenje FH-149A, ki izvirajo iz uradne dokumentacije opreme Feihong:

Pri nazivni moči 2 KVA stroj deluje z relativno nizko porabo električnega omrežja, medtem ko še vedno zagotavlja visok trenutni tok, potreben za kakovostne točkovne zvare – značilna prednost kapacitivnih varilnih sistemov za shranjevanje energije.

Varilne aplikacije

Stroj za uporovno točkovno varjenje za shranjevanje energije služi osredotočenemu naboru povezovalnih operacij znotraj proizvodnega toka grelnih cevi, od katerih vsaka predstavlja kritičen korak pri končnem sestavljanju grelnega elementa.

Odporna žica na spoje vodilnih drogov

Znotraj vsake električne grelne cevi navita ali ravna uporovna žica ustvarja toploto, ko skozi njo teče električni tok. Ta uporovna žica mora biti varno povezana z vodilnimi stebri (imenovanimi tudi svinčene palice), ki prenašajo tok iz zunanjih sponk v grelni element. FH-149A ustvarja močne varjene spoje z nizko odpornostjo med temi komponentami, kar zagotavlja učinkovit prenos moči in dolgo življenjsko dobo končane grelne cevi.

Vodilna stebrička do priključnih sponk

Na zunanjih koncih grelne cevi se vodilni stebri povezujejo s priključnimi sponkami - priključnimi točkami, kjer grelni element povezuje z zunanjo električno napeljavo. Zanesljivo varjenje na tem stičišču je bistvenega pomena za preprečevanje ohlapnih povezav, čezmernega upora in pregrevanja med delovanjem v resničnem svetu. Stroj proizvaja dosledne, mehansko robustne zvare tudi za to uporabo.

Obseg industrije

Grelne cevi, izdelane s podporo te opreme, služijo tako industrijskim kot civilnim trgom. Industrijske aplikacije se močno osredotočajo na kabelske ogrevalne sisteme, medtem ko civilne aplikacije pokrivajo gospodinjske električne naprave in izdelke za ogrevanje za vsakodnevno uporabo. Oprema Feihong podpira proizvajalce, ki služijo obema segmentoma trga grelnih elementov.

Proizvodna zmogljivost

Feihong vzdržuje vertikalno integrirano proizvodno operacijo v mestu Zhaoqing v provinci Guangdong na Kitajskem. V tovarni je šest različnih delavnic, ki skupaj pokrivajo vsako stopnjo proizvodnje opreme, od začetne priprave surovin do testiranja končnega sestavljenega stroja.

1. Delavnica rezanja surovin:Pripravlja kovinsko zalogo in surovce komponent za nadaljnjo obdelavo in izdelavo.

2. Obdelovalni center:Izvaja natančno obdelavo kritičnih mehanskih komponent, ki se uporabljajo v varilnih strojih in drugi opremi za grelne cevi.

3. Delavnica za izdelavo kalupov:Izdeluje orodja po meri, matrice in vpenjala v podjetju za podporo izdelavi standardne in specializirane opreme.

4. Lokomotivska soba za polnjenje prahu:Namensko območje za sestavljanje in testiranje opreme za polnjenje prahu, ki se uporablja v proizvodnih linijah grelnih cevi.

5. Lokomotivna soba za krčenje cevi:Specializiran delovni prostor za proizvodnjo in kalibracijo strojev za krčenje cevi.

6. Delavnica za montažo strojev:Končna montaža, električna napeljava, funkcionalno testiranje in preverjanje kakovosti dokončanih strojev pred odpremo.

Zagotavljanje kakovosti

Feihong uporablja pristop kakovosti na prvem mestu v vseh dejavnostih proizvodnje opreme. Podjetje je svoj ugled zgradilo na delovanju, ki temelji na integriteti, in zanesljivi zmogljivosti opreme, s čimer si je pridobilo zaupanje proizvajalcev grelnih cevi, ki se zanašajo na dosledne proizvodne rezultate.

Ker je Feihong specializiran izključno za opremo za proizvodnjo električnih grelnih cevi - namesto za proizvodnjo generičnih industrijskih strojev - inženirska ekipa ohranja globoko strokovno znanje, specifično za uporabo. Vsaka oblikovalska odločitev na FH-149A je ovrednotena glede na dejanske proizvodne zahteve grelnih cevi, kar ima za posledico stroj, ki je tesno usklajen z dejanskimi tovarniškimi potrebami in ne s teoretičnimi specifikacijami varjenja.

Stranke so dobrodošle in jih spodbujamo, da obiščejo tovarno Feihong, da pregledajo opremo, pregledajo proizvodne procese in razpravljajo o tehničnih podrobnostih neposredno z inženirsko ekipo. Neposredno sodelovanje v tovarni pomaga kupcem preveriti kakovost izdelave in zagotoviti, da oprema ustreza njihovim specifičnim proizvodnim zahtevam, preden oddajo naročilo.

Poleg standardnih modelov ima Feihong dokazane izkušnje pri raziskovanju in razvoju opreme za grelne cevi po meri s specializiranimi strukturami za izpolnjevanje individualnih zahtev strank. Pretekli projekti po meri vključujejo industrijsko opremo za grelne cevi, civilno opremo za ogrevalne cevi, opremo za toplotočne grelne cevi in ​​opremo za grelne cevi za uporabo v vesolju in vojaških strojih.

Pogosta vprašanja

V: Kakšno vrsto varjenja izvaja FH-149A?

O: FH-149A izvaja uporovno točkovno varjenje za shranjevanje energije, znano tudi kot točkovno varjenje s praznjenjem kondenzatorja. Uporablja shranjeno električno energijo iz kondenzatorjev za generiranje kratkega visokotokovnega impulza, ki ustvari zvarjeno grudo med dvema kovinskima površinama na kontaktnih točkah elektrode.

V: Ali je ta stroj primeren za varjenje materialov, razen uporovne žice in svinčenih drogov?

O: FH-149A je posebej zasnovan in konfiguriran za dve primarni operaciji varjenja pri izdelavi grelnih cevi: varjenje uporovne žice na vodilni steber (svinčena palica) in varjenje vodilnega droga na sponke. Za druge aplikacije varjenja priporočamo, da se o svojih posebnih zahtevah pogovorite s podjetjem Feihong, da ocenite ustreznost opreme.

V: Kako sta zagotovljena trdnost in kakovost zvara?

O: Kakovost zvara je nadzorovana z dvema primarnima nastavljivima parametroma: napetostjo polnjenja kondenzatorja (0 do 435 V), ki določa skupno energijo, dobavljeno na zvar, in tlak pnevmatske elektrode, ki nadzira kontaktno silo. Ko je stroj pravilno nastavljen za specifične materiale, ki se spajajo, proizvaja dosledne, ponovljive zvare v proizvodnih serijah.

V: Kakšna je pričakovana stopnja proizvodnje?

O: V standardnih delovnih pogojih z izkušenim operaterjem lahko FH-149A obdela približno 30.000 kosov med 8-urno izmeno. Dejanski pretok je odvisen od dejavnikov, vključno s kompleksnostjo obdelovanca, stopnjo usposobljenosti operaterja in učinkovitostjo priprave materiala.

V: Ali je mogoče stroj prilagoditi različnim tovarniškim napajalnim sistemom?

O: Da, FH-149A podpira več konfiguracij vhodne napetosti: trifazno 380 V, trifazno 220 V in enofazno 220 V. To omogoča uporabo v proizvodnih obratih z različnimi standardi oskrbe z električno energijo v različnih državah.

V: Ali lahko pred naročilom obiščem tovarno Feihong?

A: Vsekakor. Feihong pozdravlja bodoče stranke, da obiščejo tovarno v Zhaoqingu, Guangdong, Kitajska. Med obiskom lahko pregledate končano opremo, opazujete proizvodni proces v vseh šestih delavnicah in razpravljate o tehničnih specifikacijah neposredno z našim inženirskim osebjem.

Končne pripombe

Stroj za uporovno točkovno varjenje za shranjevanje energije model FH-149A podjetja Feihong je namensko izdelana rešitev za dve kritični operaciji uporovnega varjenja, potrebni pri proizvodnji električnih grelnih cevi. S kombinacijo tehnologije shranjevanja energije praznjenja kondenzatorja s pnevmatskim krmiljenjem elektrod stroj zagotavlja dosledne, visokokakovostne zvare pri nazivni zmogljivosti 30.000 kosov na 8-urno izmeno. Feihong, ki ga podpira proizvodni obrat s šestimi specializiranimi delavnicami in več kot 30-letnim strokovnim znanjem o opremi za grelne cevi, proizvajalcem ogrevalnih cevi zagotavlja zanesljivo opremo, podprto z globokim znanjem uporabe. Ne glede na to, ali opremljate novo proizvodno linijo ali nadomeščate starejšo varilno opremo, FH-149A ponuja zmogljivost, prilagodljivost in preprostost delovanja, na katere so odvisni proizvajalci grelnih elementov.

Vabimo vas, da se obrnete na Feihong za podrobno tehnično posvetovanje ali da se dogovorite za obisk tovarne in predstavitev opreme.
