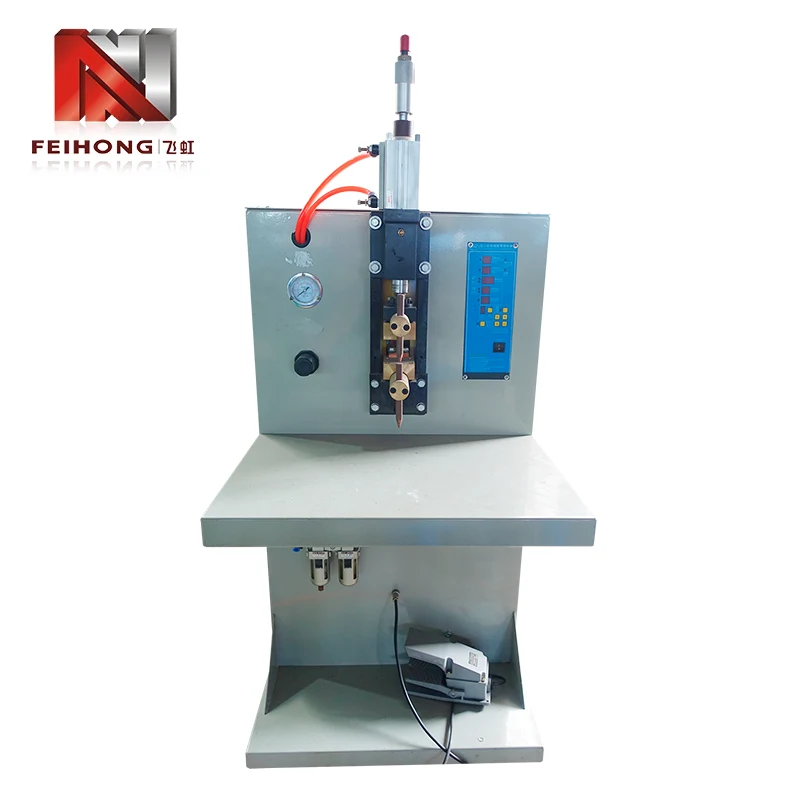

Točkovni varilec za shranjevanje energije praznjenja kondenzatorja

Feihongov točkovni varilec za shranjevanje energije s praznjenjem kondenzatorja je zasnovan posebej za proizvodnjo električnih grelnih cevi, kjer mora biti uporovna žica varno spojena z vodilnimi stebri in sponkami. Kot vodilni dobavitelj celotnih proizvodnih linij grelnih cevi Feihong integrira to varilno postajo z drugo osnovno opremo. Stroj deluje na trifazno napetost 380 V, trifazno napetost 220 V ali enofazno napetost 220 V, z nazivno močjo 2 KVA in nastavljivim območjem napetosti kondenzatorja 0–435 V. Njegov princip praznjenja kondenzatorja shranjuje energijo in jo sprošča v nadzorovanem impulzu, pri čemer nastanejo močne metalurške vezi z minimalnimi toplotno prizadetimi conami. S preizkušeno zmogljivostjo 30.000 kosov na izmeno ta varilec zagotavlja veliko količino proizvodnje, hkrati pa ohranja dosledno kakovost spojev.

Načelo varjenja jedra

Točkovni varilnik za shranjevanje energije pri razelektritvi kondenzatorja deluje na preizkušenem principu, po katerem se razlikuje od običajnih uporovnih varilcev z izmeničnim ali enosmernim tokom. Namesto neprekinjenega pretoka toka napolni kondenzatorsko baterijo na vnaprej nastavljeno napetost in nato v milisekundah izprazni shranjeno energijo skozi varilne elektrode. Ta pristop ponuja več različnih prednosti.

• 1. Takojšnje sproščanje energije:kondenzatorska baterija odda visokotokovni impulz (do tisoče amperov) v delčku cikla, kar ustvari koncentrirano toploto na kontaktni točki za hitro fuzijo.
• 2. Neodvisen nadzor energije in časa:nastavitve napetosti (0–435 V) neposredno uravnavajo shranjeno energijo, medtem ko je trajanje praznjenja določeno s karakteristikami kondenzatorja, kar odpravlja zapletene nastavitve časa.
• 3. Zmanjšano odvajanje toplote:ker je impulz izjemno kratek, ostane okoliški material hladen, kar preprečuje oksidacijo ali žarjenje uporovne žice in vodilnih drogov.
• 4. Dosledna tvorba zvarnih zrn:vsak izpust oddaja enako energijo, kar zagotavlja, da ima vsak zvar enako globino preboja in moč, ne glede na usposobljenost operaterja.

Zaradi tega principa je varilec še posebej primeren za proizvodnjo ogrevalnih cevi, kjer konsistenca zvara neposredno vpliva na električni upor in dolgo življenjsko dobo končnega izdelka.

Primerjava učinkovitosti s tradicionalnimi varilci

Ko primerjamo varilnik z običajnimi alternativami, več ključnih meritev učinkovitosti poudarja njegovo superiornost. Naslednja tabela primerja ta stroj z običajnimi uporovnimi varilci na izmenični in enosmerni tok, ki se uporabljajo v podobnih aplikacijah.

Ta primerjava dokazuje, da točkovni varilec za shranjevanje energije razelektritve kondenzatorja ponuja edinstveno ravnovesje natančnosti, učinkovitosti in zanesljivosti, zaradi česar je najprimernejša izbira za proizvajalce cevi za ogrevanje, ki zahtevajo dosledno kakovost spojev v dolgih proizvodnih serijah.

Scenariji uporabe

Varilnik se široko uporablja pri proizvodnji električnih grelnih cevi, vendar se njegova vsestranskost razširi tudi na druge naloge spajanja kovin. Feihong® je ta stroj zasnoval tako, da se prilagaja različnim obdelovancem, hkrati pa ohranja njegove glavne prednosti.

• 1. Odporna žica do svinčene palice:primarna uporaba, ki zagotavlja povezave z nizkim uporom za grelne elemente, ki se uporabljajo v grelnikih vode, pečicah in industrijskih pečeh.
• 2. Vodilni drog do sponke:bistvenega pomena za sestavljanje sponk, kjer sta mehanska trdnost in električna prevodnost kritični.
• 3. Varjenje tanke pločevine:primeren za nosilce, oklope in nosilce senzorjev do debeline 1,5 mm z uporabo nastavitev zmanjšane napetosti.
• 4. Varjenje majhnih komponent:se lahko uporablja za začasno pritrditev ali predmontažo v avtomobilski industriji in proizvodnji naprav.

Ti scenariji imajo koristi od sposobnosti varilca, da zagotovi natančen, ponovljiv impulz, ki zmanjša toplotno popačenje, kar je pogosta težava pri metodah varjenja z neprekinjenim tokom.

Zagotavljanje kakovosti in tovarniško testiranje

Feihong® proizvaja opremo za grelne cevi od leta 1992, upravlja šest namenskih delavnic za strojno obdelavo, električno montažo, testiranje in logistiko. Vsak varilec je podvržen strogemu preverjanju kakovosti, da zagotovimo, da izpolnjuje zahteve neprekinjene proizvodnje.

• 1. Sledljivost komponent:vsi kondenzatorji, pnevmatski ventili in transformatorji so nabavljeni pri certificiranih dobaviteljih in pregledani ob prihodu.
• 2. Nadzor procesa montaže:vsak stroj izdelajo izkušeni tehniki po standardiziranih delovnih navodilih z vmesnimi pregledi na vsaki stopnji.
• 3. 24-urni preskus vžiga:pred pošiljanjem vsaka enota izvaja neprekinjen varilni cikel s simuliranimi proizvodnimi obremenitvami za preverjanje stabilnosti in konsistence zvara.
• 4. Certifikat o kalibraciji:vsakemu stroju je priloženo poročilo o preskusu, ki prikazuje natančnost napetosti kondenzatorja, silo elektrode in čas cikla.

Ta celovit sistem zagotavljanja kakovosti zagotavlja, da vsak varilec, ki zapusti tovarno Feihong®, deluje zanesljivo od prvega dne, z minimalnim naporom pri zagonu.

Prilagajanje in poprodajna podpora

Feihong® razume, da ima vsaka proizvodna linija edinstvene zahteve. Za točkovni varilnik za shranjevanje energije pri praznjenju kondenzatorja ponujamo več možnosti prilagajanja in robusten poprodajni paket, da bo vaše delovanje potekalo gladko.

• 1. Oblikovanje elektrode:izdelamo lahko oblike in materiale elektrod po meri na podlagi vaše geometrije obdelovanca in specifikacij zvara.
• 2. Nastavitev napetostnega območja:na zahtevo je mogoče kondenzatorsko baterijo nastaviti za posebne napetostne zahteve zunaj standardnega območja 0–435 V.
• 3. Namestitev in usposabljanje:zagotavljamo nadzor na kraju samem in usposabljanje operaterjev, skupaj s podrobnimi video vodniki in priročniki.
• 4. Razpoložljivost rezervnih delov:vzdržujemo lokalno zalogo elektrod, tesnil, kondenzatorjev in nadzornih plošč, da čim bolj zmanjšamo izpade.
• 5. Garancija:12-mesečno kritje za vse električne in mehanske komponente (razen potrošnega materiala).

Z desetletji izkušenj Feihong® in predanostjo podpori strankam se lahko zanesete na nas kot na dolgoročnega partnerja za vaše potrebe varjenja.

Pogosto zastavljena vprašanja

V: Kakšna je največja debelina materiala, ki ga je mogoče variti?
A: Aparat je namenjen predvsem za varjenje uporovne žice (do 2,5 mm premera) in tanke pločevine do 1,5 mm. Za debelejše materiale priporočamo, da se posvetujete z našo inženirsko ekipo, da ocenite izvedljivost s spremenjeno silo elektrode in nastavitvami napetosti.

V: Ali se lahko varilec uporablja za aplikacije brez ogrevanja cevi?
O: Da, princip praznjenja kondenzatorja dobro deluje pri uporovnem varjenju majhnih delov, kjer je potreben nadzorovan vnos toplote. Številne stranke ga uporabljajo za varjenje jezičkov baterije, pritrditev senzorjev in sestavljanje elektronskih komponent.

V: Koliko časa traja ponovno polnjenje kondenzatorja med zvari?
O: Cikel polnjenja je običajno 0,8–1,2 sekunde, kar omogoča nazivno moč 30.000 zvarov na 8-urno izmeno. Dejanski čas polnjenja je odvisen od nastavljene napetosti in kakovosti vhodne moči.

V: Ali Feihong® ponuja rezervne kondenzatorje in koliko stanejo?
O: Da, imamo na zalogi nadomestne kondenzatorske baterije. Cene se razlikujejo glede na zmogljivost in nazivno napetost. Obrnite se na našo prodajno ekipo za trenutno ponudbo glede na serijsko številko vašega stroja.

V: Kakšno vzdrževanje je potrebno dnevno?
O: Dnevno vzdrževanje vključuje čiščenje elektrod, preverjanje pnevmatskega zračnega tlaka ter vizualno pregledovanje kablov in povezav. Tedensko vzdrževanje vključuje mazanje gibljivih delov in preverjanje tesnosti sponk kondenzatorja. Podroben urnik vzdrževanja je vključen v uporabniški priročnik.
